手动试压泵S-SY型

类别:手动试压泵单缸

厂家:四川思凯达机械设备有限公司

地址:四川省成都市高新区永丰路24号

咨询热线:028-82448381

技术热线:18980419018


产品说明

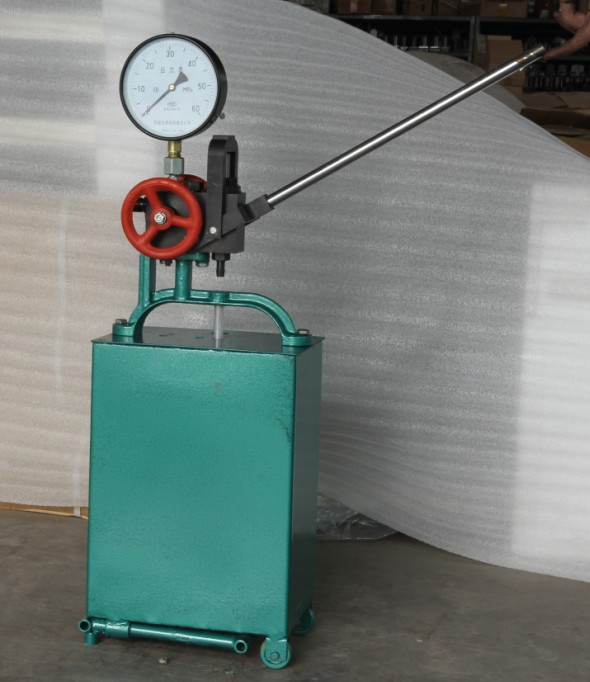

手动试压泵
   S-SY型系列单缸手动试压泵(以下简称为泵),专供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。
工作介质为5℃-60℃的清水,乳化液以及运动粘度不大于45mm2/S的油品,本系列泵有8种型号。

二、技术参数
型号
额定工作压力Mpa/cm
每次流量ml/次
柱塞直径mm
柱塞行程mm
手柄最大施力
≤N
外形尽寸长×宽×高
mm
重量
Kg
S-SY/5
5
22
36
30
300
753×200×935
20
S-SY/6.3
6.3
22
S-SY/10
10
16
32
S-SY/16
16
10
22
360
S-SY/25
25
6.3
18
S-SY/40
40
4.0
14
S-SY/63
63
2.8
12
400
753×200×987
S-SY/80
80
1.8
10

三、结构和工作原理
   本手动试压泵为立式单柱塞往复式,由泵体、柱塞副、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。
泵体用螺钉固定在支架上,支架与水箱盖一起用螺钉固定在水箱上,拉出水箱下端的滑动足架,使泵工作时保持稳定。
工作时,向上提动手柄,即带动柱塞向上移动,进水阀打开,泵体柱塞腔造成真空,水箱内的介质由于大气压力的作用,通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时,进水阀关闭,介质在柱塞的压力下,顶开出水阀,通过工作接管接头进入被试容器内。
泵的控制阀是泵与被试压容器间的截止阀,关闭此阀,即使泵与被试压容器压力隔开,试压时该阀必须打开。
卸压阀在试压初可开启排出泵内气体,正常出水开始试压时,需关闭此阀,试压完毕后,打开此阀,可卸压和排出泵内介质。
工作接管系把介质送至被试器件,该工作接头连接螺纹为M22×1.5-7H,密封垫片为Ø16×2.4的O型封圈。

四、使用方法
(一)手动试压泵使用前的准备工作
1、根据工作压力选择适宜的压力表,注意压力表的量程应是被试器件试验压力的1.5倍。
2、用介质把水箱和被试容器灌满,然后接上泵,禁止使用含有泥沙等杂物的不清洁介质。
3、开启控制阀和卸压阀(注意:最大开启高度不要超过限位板),扳动手柄,使介质从卸压阀流出,柱塞在运动中无阻滞现象,然后关闭卸压阀。
〈二〉使用中注意事项
1、禁止在超过本手动试压泵规定的额定排出压力下进行试压,试验压力值也不得超过压力表测量上限值,否则易使压力表损坏。
2、施力要平稳,不可敲击。
3、泵在工作中,如发现渗漏现象,应停机进行检修。

五、一般故障及排除
故障现象
原  因
排除方法
压力不上升或上升缓慢
1、进出水阀不密封
2、进水管或滤网堵塞,管道连接处漏水。
拆下检查,清洗。
拆下清洗,除去污物,更换清洁介质,消除漏水。更换密封圈。
泵保压时间短
1、出水阀微量渗漏
2、出水阀座O型密封圈损坏。
3、控制阀杆微量渗漏。
4、卸压阀微量渗漏。
5、其它部位联接处微量渗漏。
清洗或重新研磨。
更换密封圈。
更换密封圈。
清洗或研磨阀瓣。
拧紧螺丝或更换密封圈。

六、维护和保养
1、泵的外表和水箱内的水必须保持清洁,不允许有污物和其它杂物。
2、压力表在使用时应避免振动,小心轻放。
3、长期停止工作的泵,在停用时,应把介质排净,无涂漆的外露表应涂上机油,泵内最好加入防锈油或机油,
特殊用途(如忌油等)的泵,应另外采取防腐措施,然后拆下泵体,用M10×50的螺栓,按装箱时的位置,
倒置连接于水箱盖板上,再用塑料套、纸箱装好后存放。

上一个:无
下一个:手动试压泵2S-SY型双缸
