计算机控制试压泵

类别:计算机控制试压泵

厂家:四川思凯达机械设备有限公司

地址:四川省成都市高新区永丰路24号

咨询热线:028-82448381

技术热线:18980419018


产品说明

    鉴于目前同行业很多试压泵厂家都是直接使用PLC可编程逻辑控制器自带的功能软件,来冒充试压泵专业控制软件,往往是一个模板软件,几百家用户一样的界面,一样的报表。思凯达试压泵计算机压力控制采集软件可根据用户技术要求更改功能,可按照用户自定义界面及功能编制,用户的实际需求专业设计、定制、增添任意功能以及试压报表,软件为开放式,由客户提出技术要求,界面功能为任意,以双方最终沟通需方认可的界面为准,在不涉及硬件成本的前提下,软件终身免费升级。





试压泵计算机控制胶管高压测试系统方案

一、设备的使用条件:

1、设备可在需方不必增加其它设施的情况下可正常安装使用;

2、环境温度:-5℃~42℃;

3、试验介质: 水或浓度较低的油类;

4、设计耐压:130MPa;

5、测试温度:常温;

6、压力测量精度:精准度为满量程千分之一;

7、本系统采用的是150MPa精度为FS 0.1%的压力传感器;

8、本系统采用的是160MPa精度为1.6级150圆不锈钢的耐震压力表;

9、本系统的整体控制精度为FS 0.3-0.5%;

10、电源:AC380/220V,50Hz;

11、相对空气湿度要求:≤70-90%。

本套设备的主要功能参照试压泵国标文件非标制作。

其中参考试压泵执行标准:

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

二、设备配置部分技术参数及详细功能描述:

设备概述:本设备根据需方技术要求非标制作:

设备主体由计算机控制系统、3D-SY130MPa型电动试压泵、及高压远控阀组三部分组成。其中电动试压泵泵组脱离计算机控制系统后可独立进行试压试验,但只能显示和控制压力不能进行数据运算与打印报表。

计算机控制系统距离电动试压泵根据安装现场而定,通过电线电缆及数据线与电动试压泵泵组相连,高压远控阀组通过高压胶管或高压不锈钢金属硬管及数据线与电动试压泵和计算机控制系统相连,设备所有外接电线电缆及数据线标配都是10米或据项目现场施工需要调整。

本试压控制系统采用电动试压泵安全阀超压自动起跳和高压电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。

计算机控制试压泵

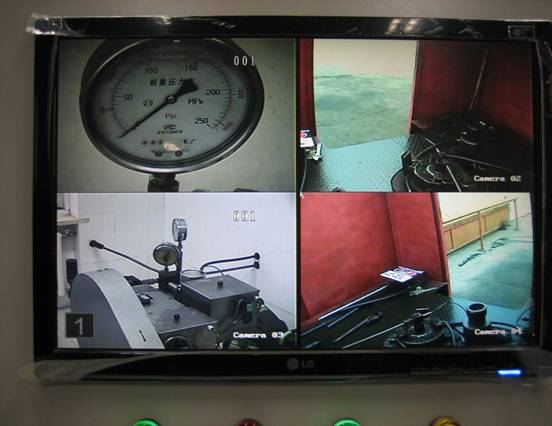

本系统采用高清视频监控系统由四路高清摄像组成,采用目前国内最先进的网络硬盘录像机与高清摄像系统组成,还可连入局域网或国际互联网,可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控(甚至在手机上都可完成),通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。

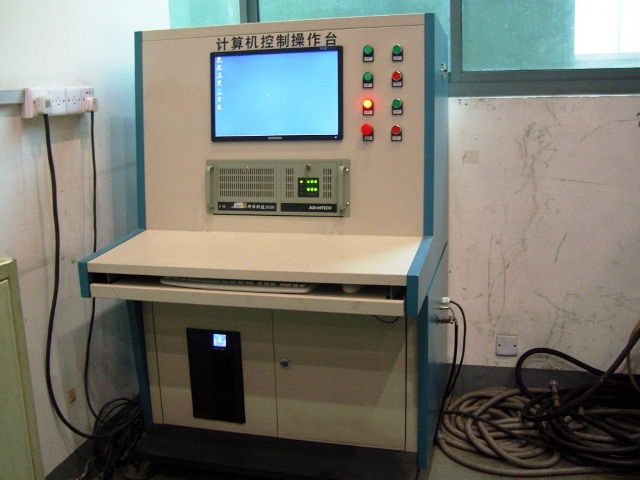

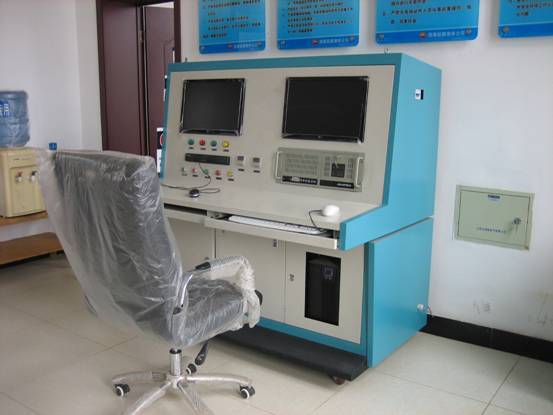

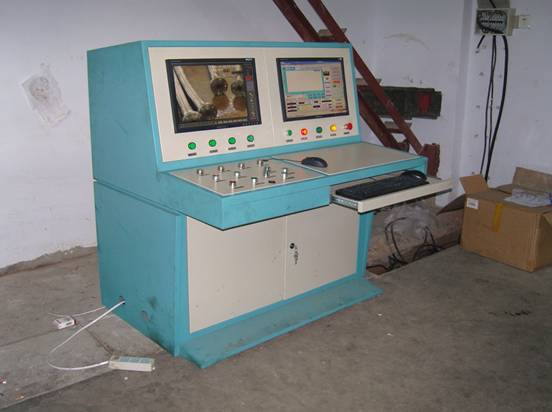

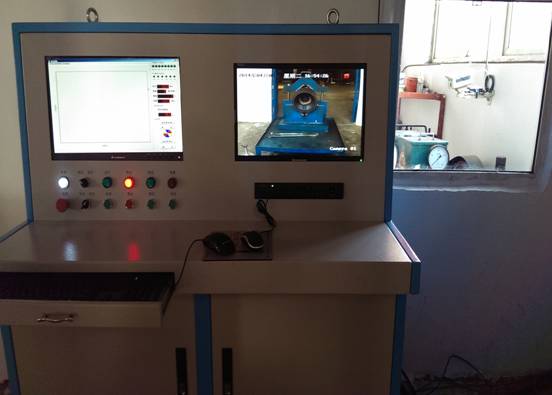

以下是计算机控制试压泵计算机操作台及高清视频监控系统仅供参考,具体请以实物为准:

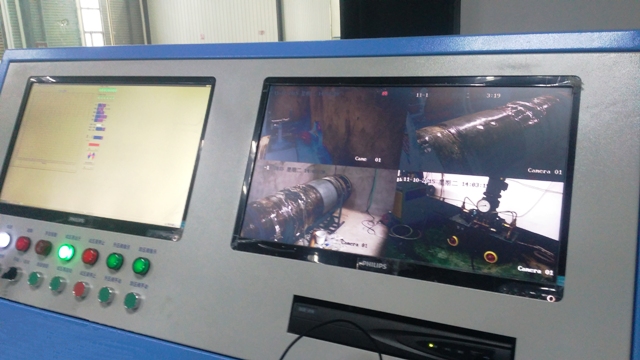

以下是计算机控制试压泵计算机操作台及高清视频监控系统仅供参考,具体请以实物为准:


计算机控制胶管高压测试系统具体配置如下:

名称

明细项

数量

单位

备  注

计算机

1

飞利浦20寸宽屏液晶显示器联想商用机

打印机

1

联想或惠普系列

监控系统显示器

1

飞利浦20寸液晶显示器

高清网络摄像机及网络硬盘录像机及支架电源配件

4

海康威视,索尼高清摄像头

湖南宇航压力传感器

1

150MPa精度为FS0.1%

试压泵控制系统

1

试压泵控制器核心

美国进口HIP高压气控阀

1

20000PSI,通径4.用于远控阀组

美国进口HIP高压单向阀

1

20000PSI通径6,用于远控阀组

        高压远控阀组

1

将气控阀单向阀加连接管汇组合一体

150MPa电接点压力表

1

1.6级150圆不锈钢径向

高压管汇相关备件等

1

一套

松下7.5KW变频器

1

控制5.5KW变频电机

双计算机操作台

1

思凯达出品

电动试压泵

1

3D-SY150/130Mpa思凯达出品

配电控制系统及设备相关配件

1

根据设备实际应用定制

软件



计算机数据采集和控制软件

1

专用计算机采集试压软件















































注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

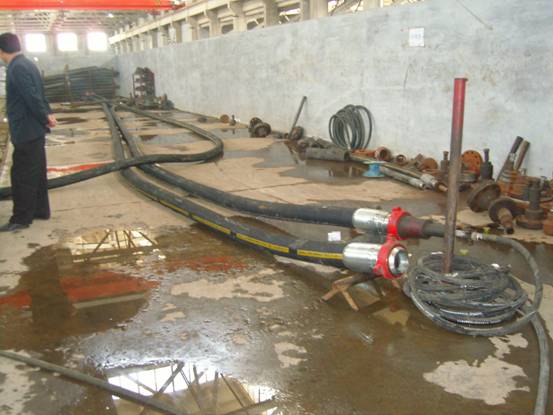

景渤石油机械耐火水龙现场测试照片!

设备配套试压泵的详细技术参数:

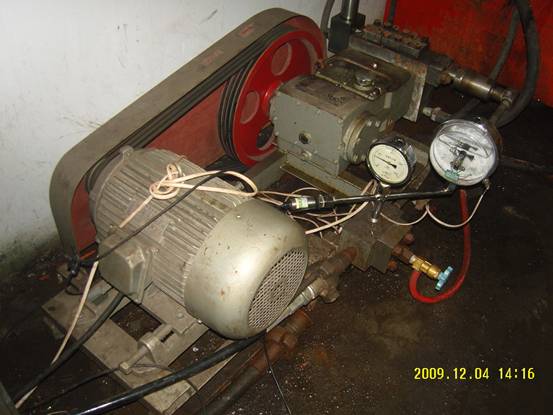

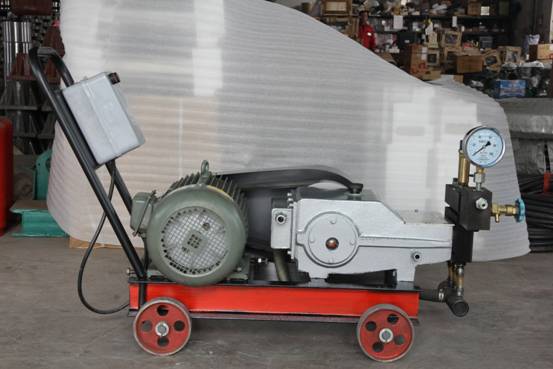

3D-SY150/130MPa电动试压泵实物图,具体请以到货实物为准。

型号

额定压力(Mpa)

流量

(L/h)

功率(KW)

电压(V)

频率(HZ)

重量(kg)

3D-SY150/130MPa

130

150

5.5

380

0-50

180

试压泵部份型号: 3D-SY130MPa电动试压泵;

技术参数:额定压力130MPa,额定流量150L/h;

试压泵电机:5.5KW普通电机;

试压泵控制系统:带本地手动启停控制功能和计算机远程控制启停功能;

出口连接端:M22X1.5工作接头,连接一根两头为M22X1.5的内螺纹高压胶管;

试压泵出口单向阀:美国进口HIP高压单向阀;

手动卸荷阀:厂家标配;

安全保护阀:厂家标配;

电接点压力表:1.6级150圆不锈钢160MPa;

高压胶管:5米;

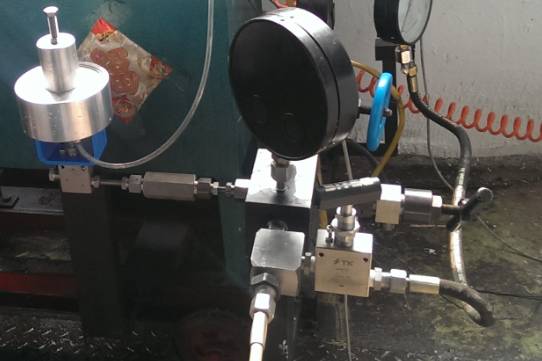

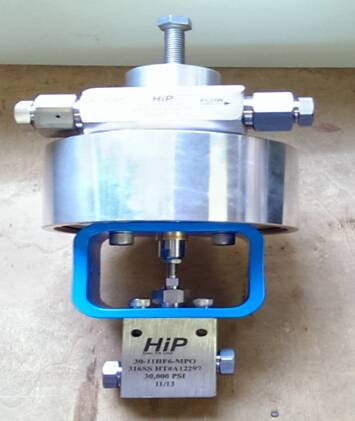

原装进口美国HIP高压气控阀,图片仅供参考具体请以到货实物为准。

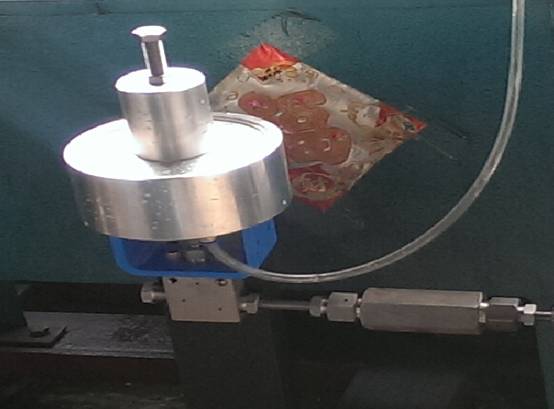

原装进口美国HIP高压气控阀,图片仅供参考具体请以到货实物为准。

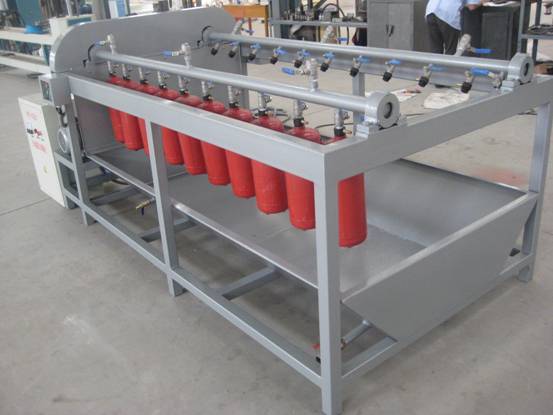

另外关于多根胶管试压做工装夹具可参考以下我公司做的灭火器多路水压试验台

1、   设备的功能及技术参数

本控制系统的计算机压力采集控制软件的主要功能参照客户产品的API标准设计:软件界面及控制内容由用户提出要求,我们完成功能。并提供日后升级服务。(本设备先应用本公司计算机控制压力测试系统通用软件,待用户能提出最终的软件修改要求为止,期限为设备使用起三个月,如以后我公司计算机控制压力测试软件升级换代,在不增加硬件成本的前提下,可免费为需方升级。)

a)  静压试验;(最大试验压力130MPa);

b)  爆破试验;(最大试验压力130MPa);

c)  压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括:“开始”、“暂停”、“卸压”、“手动调压”等;

d)  本试压系统采用电动试压泵安全阀超压自动起跳和采用防震电接点压力表来进行系统限压安全保护。

e)  卸压安全保护;通过远程控制阀组自动泄压或试压泵手阀动进行卸压;

f)  试验程序及参数预输入功能,按照被测试钢管设定典型的试验程序有:

Ø     恒速升压—保压—泄压

Ø     恒速升压—直至爆破。

Ø     恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力;

Ø     多段恒速升压保压试验过程(可程序选择阶段0-10段)--恒速升压直至达到试验标准压力;

Ø     试验压力在试验过程中可以任意设定单段或者多段保压测试,升压速度能保持恒定,可实现无级调节,升压速度可显示、可控制;试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表;能直接编制、保存、调用编程好的程序,防止试验参数输入的错误;试验数据能直接以模板形式生成,基本信息完整,只需要做一些备注、判断即可,同时试验结果可编辑,可联网,可与OFFICE办公软件兼容,其模板可重新编制,并设定。

g)  出现紧急停机,能够手动泄除试样及设备内部压力。

h)  升压速度:可调,能保持恒定。

i)  软件的使用者有各自的帐户和密码。

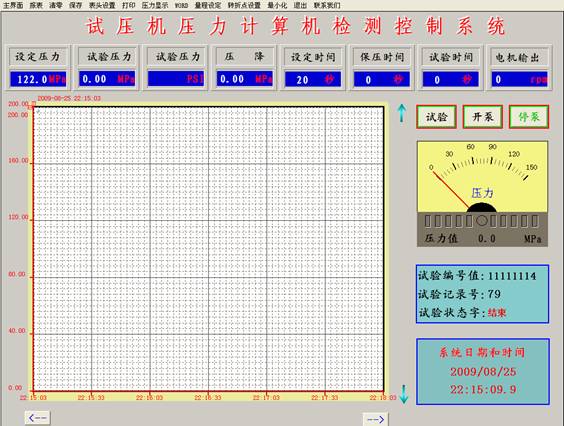

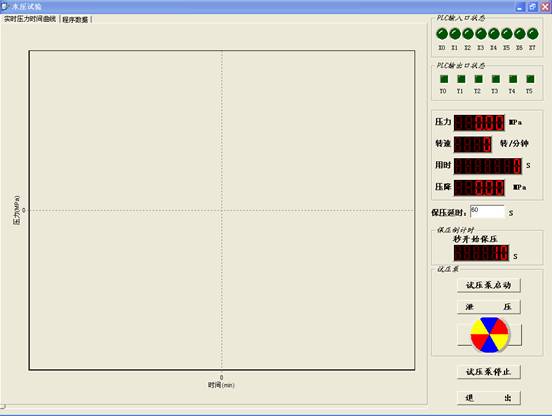

以上为08-11年景渤石油机械的试压界面。

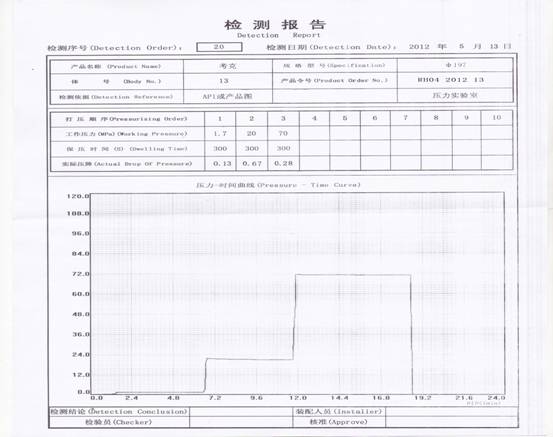

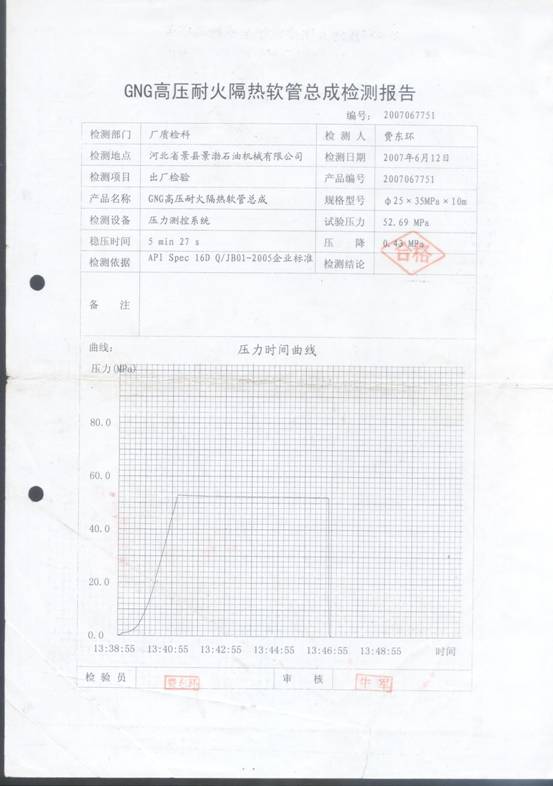

以上是景渤石油机械试压报表,本系统试验报表由客户提供模版,开放式制作。

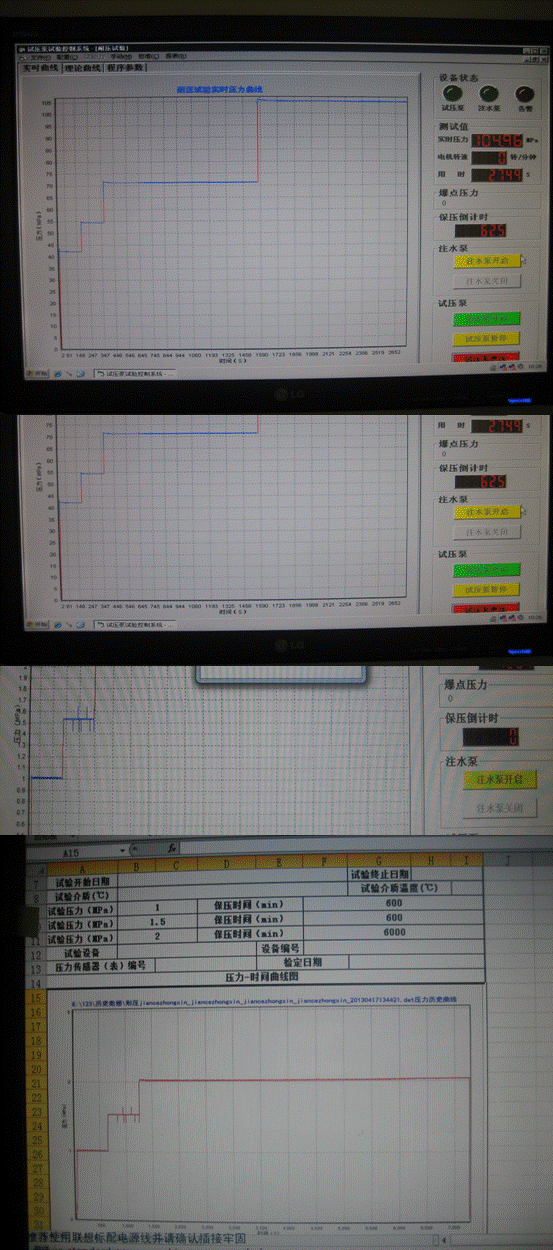

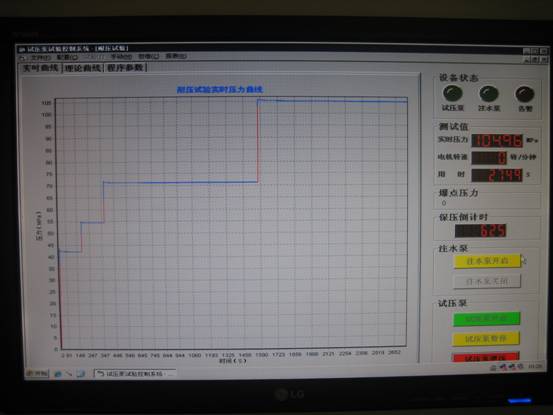

以下是西伯力与恒安泰2013年做API认证时的试验界面:


以上为西伯力和恒安泰的试压软件界面,图片仅供参考具体请以实物为准。

以下为我公司通用软件的技术参数:

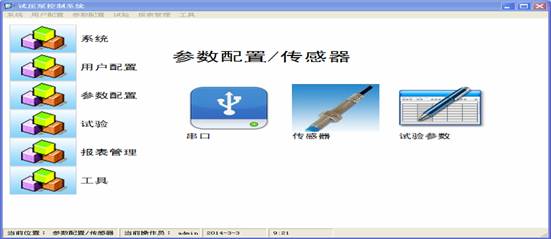

技术方案附件:计算机控制软件一些基本功能,图片仅供参考具体请以实物为准。系统控制软件操作界面说明及系统软件的参数设置:

本系统内置本公司自主研发的专用控制软件,操作界面人性化,软件性能成熟稳定无缺陷,可以任意设定试验项目、压力值、保压时间等各种试验参数。完善的人机交互界面,制定试压方案后会通过弹出窗口的形式引导操作员完成实验。通过对话框上“确定”,“取消”按钮对相对危险(例如爆破实验)的试验项目,让程序员进行确认,确定实验的准确与安全。软件可根据用户技术要求更改功能,可按照用户自定义界面及功能编制,以双方最终沟通需方认可的界面为准。

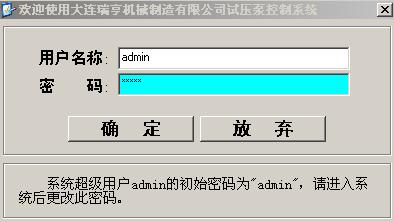

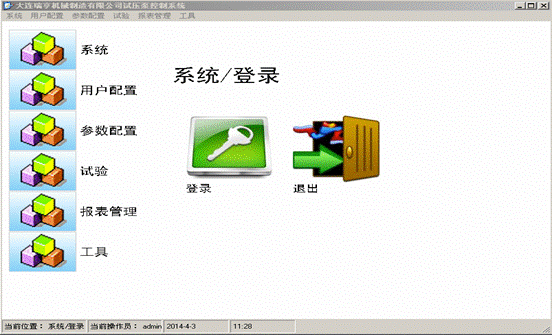

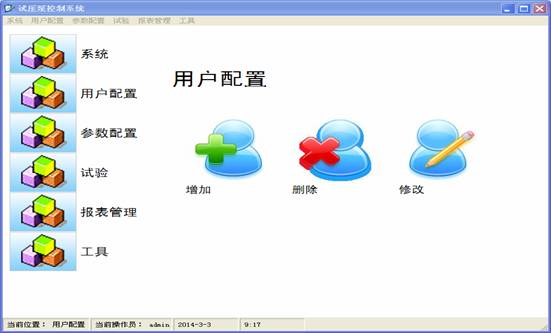

1、登录:系统自动生成一个超级用户,用户名和密码为admin,进入系统后,通过增加修改删除用户等操作,用户可自己增加删除修改用户名称密码级别等。

2、系统登录和退出

登录:可以按其他用户名重新登录。退出:退出软件。

3、用户配置,只有管理员用户才能进行用户配置

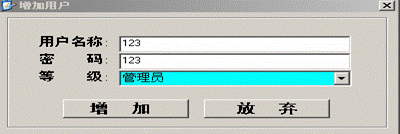

增加删除修改:

用户名称是唯一的,如果已经有此用户,不能再增加同一用户名称。正在登录的用户不能被删除。

4、参数配置:只有管理员用户才能进行参数配置

(1)串口配置:

地址为PLC的地址

端口号为PC和PLC连接用的串口的端口号

波特率、校验、数据位、停止位应和PLC的对应(本机串口端口号是1)

(2)传感器配置:

配置高压传感器和低压传感器。

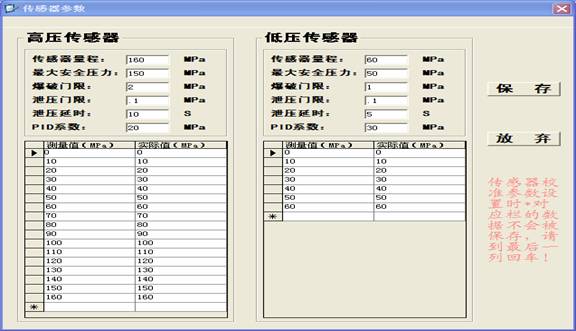

量程为传感器量程,最大安全压力应不超过传感器量程,爆破门限是指在100毫秒内压力下降爆破门限所设定值以上认为是爆破。泄压门限是指泄压到设定门限以下认为泄压结束。泄压延时是指泄压到泄压门限后继续泄压设定时间后停止泄压。PID系数设定范围为10-50。数值越小,打压速度会越慢,反之速度会快,对于小容器,应选小的系数,大容器应选大的系数。传感器校准填入测量值和实际值。至少要包含0和量程两个值,*对应栏的数据不会被保存。

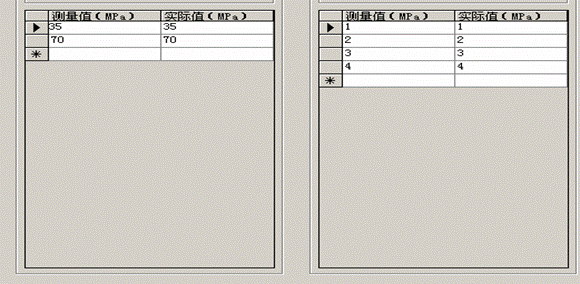

本软件,可以对压力表和传感器互相进行校验。将压力表实测的压力值填入格中实际值和测量值一一对应,为保证精度需要多采集几个压力点来设置,如下图:

(3)试验参数

包括新建试验参数和打开已经配置的试验参数

数据保存在安装目录下的 程序数据子目录下,文件类型为.dat.。

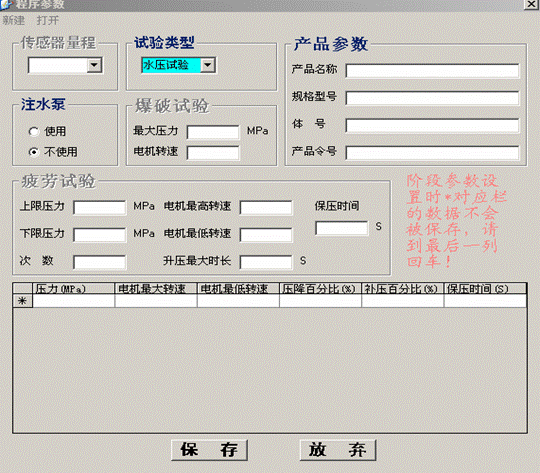

选择试验类型,产品参数等。根据不同试验类型,会有不同参数需要配置。水压试验必须填压力阶段参数,爆破试验如果需要阶段打压再爆破也要填阶段压力参数。压降百分比是指保压时间内下降的压力超过设定百分比被认为不合格。补压百分比是指保压时间内压力下降超过设定百分比,系统自动启动试压泵补压。


报表管理

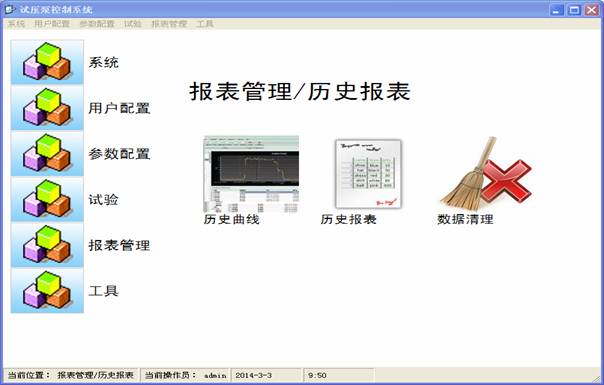

报表管理功能包含:历史曲线、历史报表、数据清理三个选项。

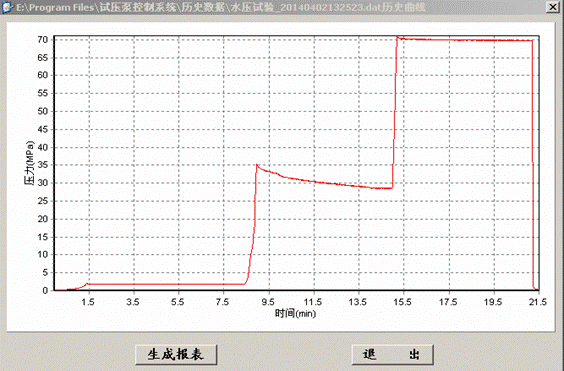

历史曲线显示保存的打压数据曲线,并可产生历史报表

可点击生成报表


以上为客户提供的试压报表。仅供参考,具体请以实物为准。

本系统试验报表由客户提供模版,开放式制作。

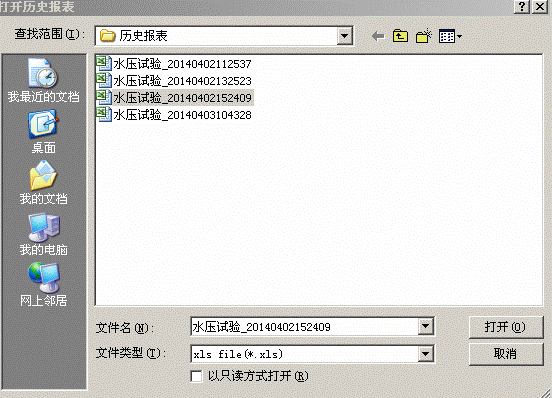

历史报表显示历史报表,数据清理可以删除历史数据和程序数据

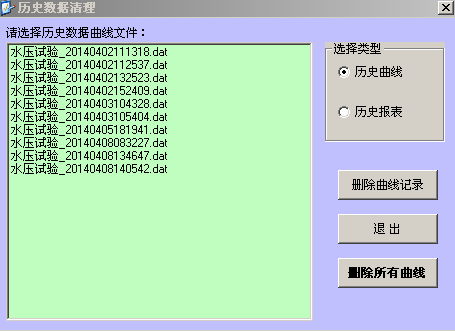

数据清理:点击数据清理可选择需要删除的历史曲线与历史报表。(慎用)

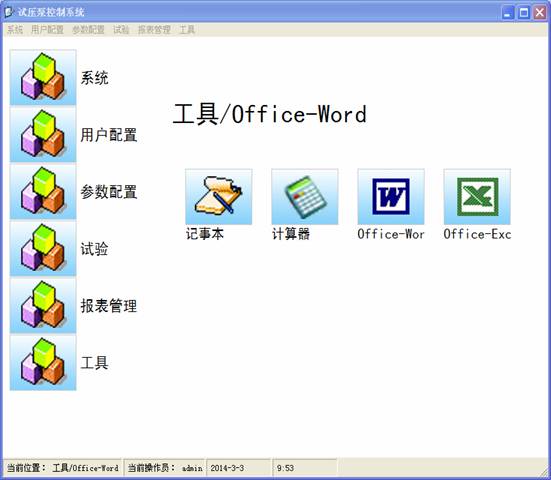

常用的工具软件

注:

1.本系统如果需要做试验补以前的历史数据的话,可通过修改计算机时间的办法来实现。

2.本系统可以通过设定压力传感器不同的参数来实现与实际压力成倍数的试验(多用于低压高显示)

3.本系统如需手动控制试压泵打压,需要将手动自动旋钮扭至手动即可,

以上是软件的一些基本功能,图片仅供参考。请以实物为准!
