本页位置>>主页>>产品展示>>试压泵柴油机汽油机产品展示

试压泵柴油机汽油机

类别:柴油机汽油机试压泵

厂家:四川思凯达机械设备有限公司

地址:成都市武侯区永盛南街8号5-1-2号

咨询热线:028-82448381

技术热线:18980419018


产品说明

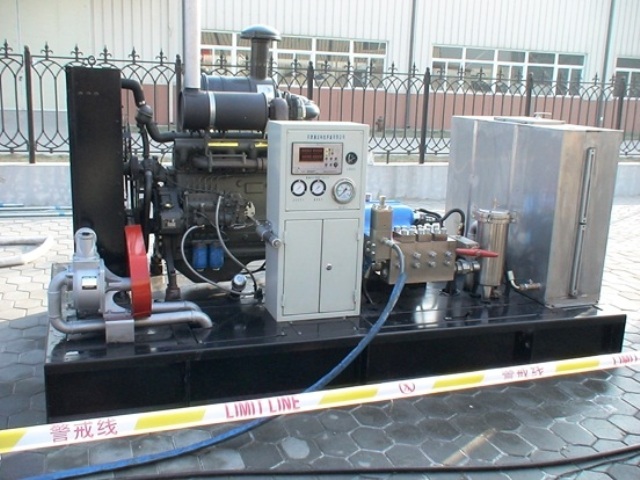

柴油机试压泵

移动试压泵测试平台技术要求

一、试压泵设计、制造、装配、检测和试验的标准要求

JB/T9089-1999试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

二、技术要求

1.检测压力范围:0~160Mpa;

2.实时记录检测数据,能够提供数据曲线图,可存储试压数据10000条以上。(可打印、拷贝或者以word文档形式保存)

3.设备在预定工作压力负荷内长期工作时其性能要求稳定。

4.具备远程及近程控制功能。即能实现启压、稳压、泄压、紧急泄压、压力显示等功能的远程及近程控制,并具备手动停泵及手动泄压功能。远程控制失效后,试压泵能自动停止工作,压力不会继续上升,确保在安全压力范围内。

5.试压泵泵速无级可调,具有惯性防止功能及超压保护装置。

6.具备高低压连续分段试压功能。

7.稳压精度符合JB/T9089-1999试压泵和JB/T6909-2014超高压泵标准要求。

8.电动机应具有防爆功能。

9.撬装泵整体便于运输,其底座具有防震功能,其抗震效果不低于二级。

10.设备卸荷阀泄压次数达到30井次以上试压需求而不损坏。

11. 设备带导线轮,电缆与设备连接为电缆专用接口。

12.设备整体最大尺寸应小于3500mm*1700mm*1500mm(长*宽*高),设备总重量不超过3.5T。

13.设备具有房架,采用帆布遮挡。

14.其余要求符合JB/T9089-1999《试压泵》、JB/T6909-2014《超高压泵》、JB/T12013-2014《自控试压机》中相关要求。

三、设备要求

1.设备构成

序号

名称

型号

单位

数量

备注

1

试压泵

230L/160MPa

1

配备常用的易损件

2

低压泵

1250L/75MPa

1

配备常用的易损件

3

试压泵压力集成阀

KZFH.0

1

配备常用的易损件

4

试压泵控制系统

SKD160-30

1

5

压力传感器

P=160MPa精度等级0.1%

1

接头形式M20*1.5,配密封垫

6

打气泵

CZ0.036/0.8MPa

1

配备常用的易损件,(电流220V、电功率0.75千瓦、压力0.8MPa)

设备集成

配备常用的易损件

8

高压软管

P=160MPa,L=20m,

1

配行控开关,防油、耐酸碱

P=160MPa,L=30m

1

9

水箱

容积1.5~2m3

1

设观察窗可上锁,并设红、黄两道刻度线,进出水设100目滤网,水箱设自动控制浮球、排污阀

10

变频器

30KW

1

松下

11

电缆

L=20m

1

配行控开关、回收线轮

L=40m

1



































汽油机试压泵

2.设备参数

2.1 KZFH.0压力集成控制阀组成

控制阀汇由空气泵、单向阀、泵端卸荷阀、容器卸荷阀、气动高压截止阀、高压过滤器、手动卸荷阀、电接点压力表等构成(见下表)。

序号

名称

规格

数量

备注

1

单向阀

160MPa

1

2

泵端卸荷阀

160MPa

1

气电控

3

容器卸荷阀

160MPa

1

气电控

4

气电控高压截止阀

160MPa

1

增强稳压效果

5

抗震压力表

200 MPa/1.6级

1

接头形式M20*1.5

6

高压过滤器

160MPa

1

7

手动卸荷阀

160MPa

1

注:厂家配齐各种转换接头、配合接头及易损件
