压力容器试压泵水压爆破试验操作规程
来源:本站 添加时间:2016/3/15 15:34:08
压力容器试压泵水压爆破试验操作规程
一、试压泵设备的操作与使用
1.先将受试气瓶加满水,和高压管道接好后,打开压力容器水压爆破检测控制柜电源,将“自/手”开关打到“手动”位置,再将“试压泵”开关打到“开”位置开启试压泵,达到工作压力时关闭试压泵,经过反复多次的升压(至工作压力)――保压(工作压力)――卸压(至0MPa)过程以确保将容器内的空气排净,同时在保压过程中观察是否有漏压现象。最后将压力保持在0MPa状态下。
2.将电动升降台降下,使电子天平脱离开水箱处于空载状态,打开电子天平显示器上的开关,等其自检通过并正常显示“0.00g”。然后将电动升降台升起直到将水箱完全顶起来为止并且调整水箱位置使其不能与外界有任何接触。
3.打开水箱进水阀门,给水箱加水并观察显示器的显示直到其显示达到“50.00kg”时关闭进水阀门,结束加水工作,关上隔离箱体门。
4.将压力容器水压爆破检察控制箱上的“自/手”开关打到“自动”位置,再将“试压泵”开关打到“ON”位置上即处于计算机控制状态。

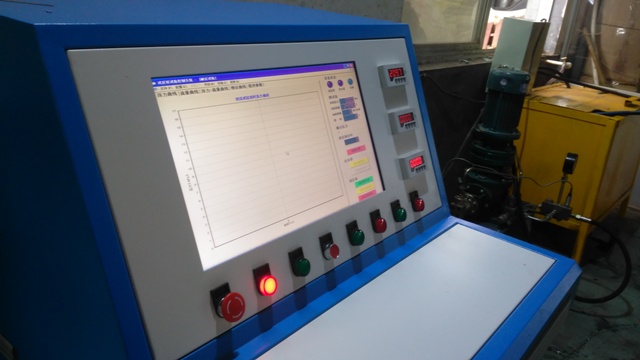

5.打开计算机,运行“水压爆破”进入检测界面:
⑴ 输入受试气瓶参数:选择“新增”进入,逐项输入正确无误后按保存,如果发现输入有错误,可选择修改功能进行修改,如果不需要了可以删除,结束后退出。
⑵ 开始“水爆试验”进入实时检测界面,先根据识别号选定要做试验的气瓶――开始试验――开始,计算机会自动打开试压泵开始升压,并且在屏幕上自动实时地显示压力试验曲线、进水量试验曲线和实时的压力数据、进水量数据,直到气瓶破裂计算机会自动退出实时检测(在试验过程中如果发现有异常现象要终止试验时可以按“停止试验”);按“试验结果”开始输入气瓶破口的各种数据和试验结论等;此时要注意一定要按“存盘”以保存试验数据,否则会丢失试验数据造成试验失败!
⑶ 试验结束后就可以进入“查询打印”把当天或以前保存的试验报告打印出来了:按识别号选定要查询的气瓶按“确定”,再在右边选择拦中选定该气瓶,就可以在上半屏幕显示出该气瓶的曲线图,如需要进一步查询数据和曲线的话可以选择下半屏幕最右边的3个选择分别显示/打印数据表格和曲线图形。
⑷ 结束试验时按“退出系统”。
6.关闭压力容器水压爆破检测控制柜电源;关闭电子天平电源;将电动升降台降下使电动升降台和电子天平处于空载状态;关闭计算机;关闭UPS电源和总电源,结束试验工作。
二.试压泵设备常见故障的排除
1. 压力读数不准:
(1)开始试验时没有将试压泵压力卸到0Mpa。
(2)将压力传感器送去检定。
(3)检查控制柜12V电源是否准确。
(4)检查压力传感器转换参数是否正确。
2.进水量读数不准:
(1没有将电子天平空载时启动。
(2)试验系统有泄露现象。
(3试验过程中水箱进水管没关严,有进水情况。
(4将电子天平送去检定。
3.试压泵控制系统不灵敏:
检查控制箱24V电源是否工作正常。
4.计算机应用操作系统故障:
用操作软件备份盘重新安装一遍。
5.使用时应注意经常将试验数据保存到其他地方以确保以往试验数据的完整性。
特别注意:为保证操作人员安全及避免损坏设备,严禁带电插拔各个接插件,如果确要插拔接头请一定要关闭所有电源及计算机电源!
