多通阀电动试压泵控制系统解决方案

来源：本站 添加时间：2016/5/26 16:48:52

多通阀电动试压泵控制系统解决方案

以上为用户大致技术要求，参考用户的技术要求结合我公司多年来的典型类似客户解决方案，设计方案如下：本设备根据需方技术要求非标制作：

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压: 0-40MPa；

5、测试温度：常温；

6、压力传感器及压力表：0-60MPa；

7、压力测量精度：传感器精准度为满量程FS0.1%，压力表为1.5级；

8、系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

控制系统的主要功能参照试压泵国标文件非标制作。

其中参考试压泵执行标准：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

设备整体功能概述：

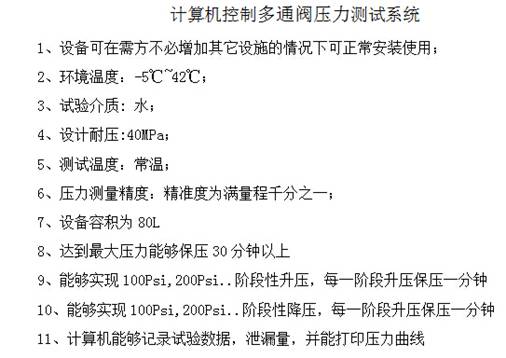

设备整体由计算机控制系统（计算机操作台）以及设备电气控制系统、3D-SY600/40MPa电动试压泵两部分组成，试压泵通过电线电缆数据线与计算机控制系统相连接，3D-SY600/40MPa电动试压泵脱离计算机控制系统控制后，通过多功能试压泵变频变流量遥控启动器来控制，也可独立进行压力试验，但只能显示和控制压力不能进行数据运算与打印报表，但可以通过计算机控制压力采集软件采集压力试验数据，显示压力时间以及压力实时曲线，自动生成储存报表与打印报表。

计算机控制系统距离电动试压泵10米，通过电线电缆及数据线与电动试压泵相连，设备所有外接电线电缆及数据线标配都是10米或据项目现场施工需要调整。

整体设备详细配置参数：

名称	明细项		数量	单位	备  注
设 备 硬件系统	试 压 泵 及 控 制 系 统 电 气 控 制 系 统	计算机	1	套	联想商用机系列
		控制系统显示器	1	台	联想22宽屏液晶显示器
		打印机	1	台	联想系列
		压力传感器	1	支	60MPa精度为0.1%FS
		试压泵控制器	1	套	计算机试压泵控制系统核心
		3D-SY600/40高压电动试压泵	1	套	额定排出压力40MPa，额定流量600升每小时，7.5KW变频电机
		7.5KW变频器	1	套	控制试压泵变频电机
		60MPa高压单项阀及安装组件	1	套	试压泵精度保压
		40MPa高压电磁泄压阀及高压过滤器	1	套	通径DN6，试压泵系统远程卸荷压力
		三层过滤不锈钢水箱带自动上下水循环	1	套	试压泵水循环系统水箱
		配电控制系统设备相关配件	1	套	根据施工现场实际需要定制
		53MPa高压胶管	10	米	用于试压泵压力输出
		试压泵压力遥控自控系统	1	套	试压泵手动控制核心
		高压阀门管汇接头等系统配件	1	若	试压泵系统硬件
		单屏计算机操作台	1	台	计算机操作台
系统控制软件		专用计算机控制系统软件	1	套	专业定制计算机压力采集控制











































注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

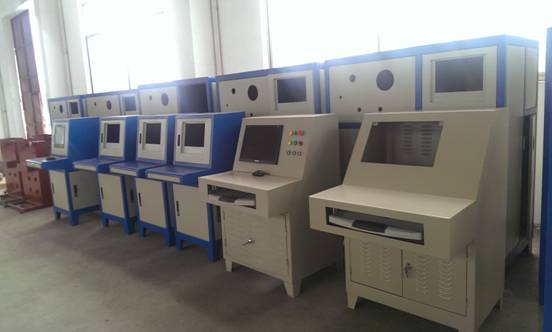

单屏多功能计算机操作台，图片仅供参考具体请以到货实物为准。

单屏简单功能计算机操作台，图片仅供参考具体请以到货实物为准。

计算机控制系统压力采集控制软件具有以下功能：

以上为用户技术要求功能，除以上功能外本套设备系统还具有以下功能：

1、静压试验；（最大试验压力40MPa）；

2、爆破试验；（最大试验压力40MPa）；

3、本系统采用精度为FS0.1%的40MPa压力传感器进行压力数据采集；

4、本系统分别采用计算机压力采集软件和多功能试压泵控制器控制；

5、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括：“开始”、“暂停”、“卸压”、“手动调压”以及压力遥控自控变频变流量等；

6、本试压系统采用电动试压泵安全阀超压自动起跳和高压电磁阀远程卸放压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力；

7、试验程序及参数预输入功能，按照被测试容器设定典型的试验程序有：恒速升压—保压—泄压；恒速升压—直至爆破。恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力；多段恒速升压保压试验过程（可程序选择阶段0-10段）--恒速升压直至达到试验标准压力；

8、试验压力在试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现无级调节，到达压力精准无超压。升压速度可显示、可控制；试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表；能直接编制、保存、调用编程好的程序，防止试验参数输入的错误；试验数据能直接以模板形式生成，基本信息完整，只需要做一些备注、判断即可，同时试验结果可编辑，可联网，可与OFFICE办公软件兼容，其模板可重新编制，并设定；

9、软件的使用者有各自的帐户和密码。我公司计算机压力采集控制软件可根据用户需要增添任意功能和自定义界面，公司标志以及公司宣传图片等等，功能强大不在详细叙述，具体请以到货实物为准。

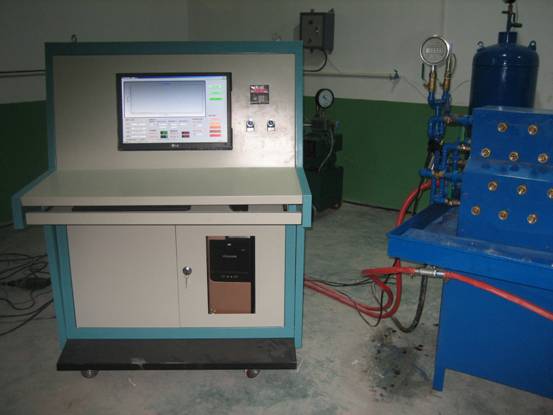

带远程电磁阀电动试压泵车间摆放实物图，图片仅供参考具体请以到货实物为准。

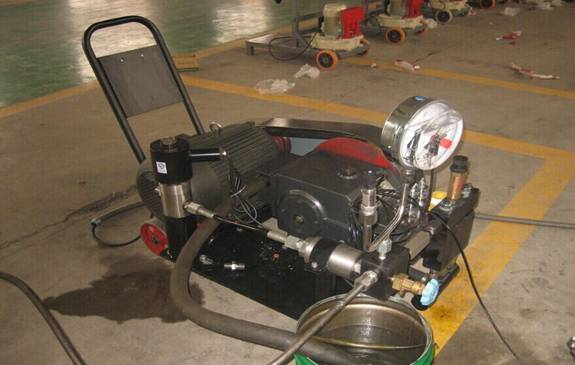

3D-SY600/40MPa电动试压泵详细技术参数：

本系统采用一台3D-SY600/40Mp额定排出压力40MPa，额定流量600L/h，配套功率为7.5KW普通电机。

1、试压泵部份型号:3D-SY600/40MPa电动试压泵；

技术参数：额定压力40MPA，额定流量600L/h；

试压泵电机：7.5KW；

变频器：7.5KW；

试压泵手动控制系统：压力遥控自控变频变流量带本地手动启停控制功能和远程遥控启停及高压电磁阀自动卸荷控制功能。

出口连接端：M20X2工作接头，连接一根两头为M20X2的内螺纹高压胶管。

试压泵出口单向阀：厂家标配。

高压电磁远程卸荷阀及高压过滤器：通径DN6，压力40MPa，电源AC220V。

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

电接点压力表：1.5级60MPa；

高压软管：10米；

设备手动控制系统操作功能：

1、  升压、保压、手动梯度升压以及显示实时压力数值曲线功能。该泵在使用前，只需在电接点压力表上设定上限压力值，在液晶数显时间继电器上设定好保压时间，然后按遥控或手动启动试压泵，如遇到被测管件大小不一时，可扭动变频器旋钮来改变升压速率和升压时间，当压力达到事先设定的上限目标值时，试压泵会自动停机进入保压状态，当保压时间到高压电磁远程卸荷阀自动启动卸荷压力，试压完毕。该泵在压力试验过程中，可以通过计算机压力采集软件显示实时压力数值和实时压力曲线，自动记录压力值及升压保压过程的曲线变化并存储与打印等功能。

技术方案附件：计算机控制软件一些基本功能，图片仅供参考具体请以实物为准。系统控制软件操作界面说明及系统软件的参数设置：

本系统内置本公司自主研发的专用控制软件，操作界面人性化，软件性能成熟稳定无缺陷，可以任意设定试验项目、压力值、保压时间等各种试验参数。完善的人机交互界面，制定试压方案后会通过弹出窗口的形式引导操作员完成实验。通过对话框上“确定”，“取消”按钮对相对危险（例如爆破实验）的试验项目，让程序员进行确认，确定实验的准确与安全。软件可根据用户技术要求更改功能，可按照用户自定义界面及功能编制，以双方最终沟通需方认可的界面为准。
