电动试压泵智能控制压力试验机技术要求

来源:本站 添加时间:2016/10/9 8:33:30

电动试压泵智能控制压力试验机技术要求

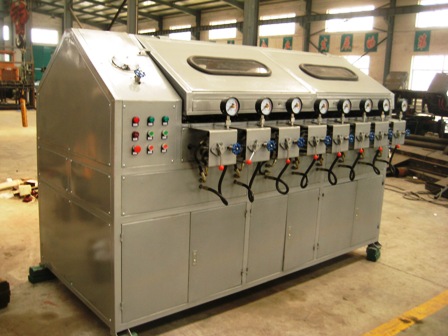

电动试压泵

1.试验类型:

1.1保压试验:维持静态压力若干时间

要求:压力-时间可任意设定

1.2疲劳试验: 维持动态压力若干循环

要求:压力上升梯度可任意设置,下降梯度可任意设置

1.3爆破试验:动态压力上升沿,直至爆破

要求:可任意设置:压力-时间速率

2.    机械部分要求

2.1集成高低压两种试验工况,其中低压端:0-2.5MPa,高压端:0-100MPa,传感器精度:0.05%,压力表精度:0.1%,两种工况共用一套终端接口。

(依据:常规出厂保压试验、玛努利软管爆破试验报告、水冷板爆破试验报告、固特异软管说明书)

2.2终端接口要求:

M22/M26/M30外丝/1.5寸卡箍/2寸卡箍,合计5种接口并列,前置加锁球阀分别控制

2.3工装爆破试验箱要求:

内部尺寸:a*b*h=1.6*1.2*0.6m

保护盖要求:电气控制升降杆(不要做成气压控制),透明玻璃钢可观察内部试验情况,厚度不小于20mm,必须满足技术要求1.5倍安全工况,即150MPa水流/气流冲击

2.4低压端工装要求:

低压端需与爆破试验箱集成设置稳压罐,与试验箱等高,设置在一个底座上面,容积80L,顶部设置球阀+手动排气阀

稳压罐进出口工装要求:

分别配置M22/M26/M30外丝/1.5寸卡箍/2寸卡箍,合计5种接口并列,前置手动加锁球阀控制

3.    电气控制部分要求

控制要求:压力可任意设定,时间可任意设定

试验类型:

其中:时间可任意设定:0-9999h,分辨率:1s,包括升压时间,降压时间

低压端:保压试验、疲劳试验、爆破试验

高压端:保压试验、疲劳试验、爆破试验

输出要求:

自动输出数据和曲线,时间范围可任意设定调节调用,并生成试验报告(输出部分为高澜log模板)

4.    操作部分

设置外部急停按钮,全部试验通过电脑软件控制,将电脑内嵌在操作台中,专机专用

5.    售后部分

要求整机3年免费质保期
