灭火器筒体水压爆破试验机功能技术参数

来源:本站 添加时间:2016/11/24 11:33:21

灭火器筒体水压爆破试验机功能技术参数

一、设备的使用条件:

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用;

2、工作环境:0℃~45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号;

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品;

4、设计耐压:40MPa(电动试压泵);

5、测试温度:根据实际使用环境及介质温度;

6、压力测量精度:精准度为满量程千分之一;

7、本系统采用:16MPa精度为FS 0.1%的压力传感器;

8、本系统的整体控制精度为FS 0.3-0.5%;

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。

本套设备根据客户实际技术要求非标制作:

其中参考试压泵执行标准:

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等;

GB-T9234-1997机动往复泵;

GBT 7784-2006 机动往复泵试验方法。

灭火器水压爆破试验机

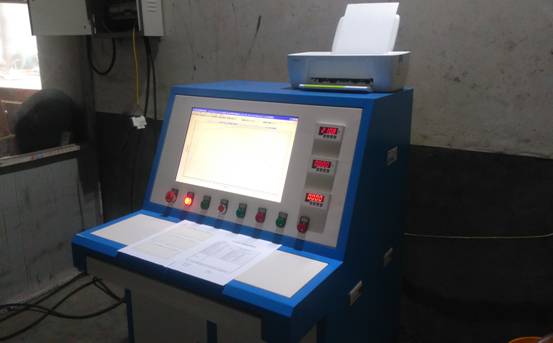

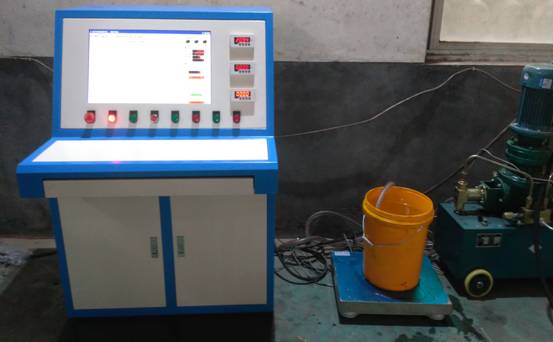

单屏计算机操作台实物图片,图片仅供参考具体请以实物为准。

灭火器水压爆破试验机

设备现场工作图片,图片仅供参考具体请以到货实物为准。

二、设备配置部分技术参数及详细功能描述:设备详细配置参数:

名称

明细项

数量

单位

备  注

计算机

1

飞利浦22寸液晶显示器,联想商用机

打印机

1

惠普彩打系列

压力传感器(干粉用)

1

16MPa精度为FS0.1%

压力传感器(CO2用)

1

100MPa精度为FS0.1%

流量采集系统

1

思凯达

60kg高精度电子秤

1

常州宏事达

试压泵控制系统

1

数据采集控制输出,传感器电源,

变频器控制,思凯达出品

变频器电控

1

海利普2.2KW

计算机操作台(单屏)

1

碳钢喷塑,思凯达出品

电动试压泵(思凯达)干粉用

1

2D-SY71/40MPa, 含5米胶管

电动试压泵(思凯达)CO2用

1

2D-SY52/80MPa, 含5米胶管

设备配电系统

1

根据设备实际制作

试压泵压力集成阀组

1

灭火器压力交变试验专用

灭火器爆破试验箱

1

客户自备或非标定制

软件

灭火器筒体水压爆破

试验数据采集和控制软件

1

根据 GB4351-2007手提式灭火器

其中水压试验及爆破标准设计







































注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

三、产品控制系统详细说明:

1、本灭火器筒体水压爆破试验机控制系统由单屏计算机操作台、电动试压泵及高精度电子秤等组成,可一次性完成实验,并自动得出试验过程中受检干粉灭火器筒体的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据,并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图,通过打印机打印试压曲线,可以随时调取历史文档。根据客户提供表头,进行自动填写并可进行方便修改。控制软件功能根据GB4351-2007手提式干粉灭火器其中水压试验及爆破标准设计,加上试压泵压力集成阀组之后就可以直接做国标新功能如灭火器压力交疲劳测试试验。

2、配套试压泵为2D-SY71/40Mpa,额定排出压力40Mpa。额定流量71L/h,柱塞直径10mm,往复次数51,配套为功率1.5Kw电机。外型尺寸和重量无特殊。配套压力表、安全阀、压力传感器满足对应试压泵的要求,配套的压力传感器满足对应试压泵的要求。

试压泵

2D-SY40MPa电动试压泵车间工作实物照片,图片仅供参考具体请以实物为准。

2D-SY40MPa电动试压泵技术参数:

电动试压泵型号

额定压力(Mpa)

流 量(L/h)

功 率(KW)

电 压(V)

频 率(HZ)

重 量(kg)

2D-SY71/25MPa

41

 71

1.5

380

0-50

124

试压泵型号:2D-SY40MPa电动试压泵

技术参数:额定压力40MPa,额定流量71L/h;

试压泵电机:1.5KW普通电机;

试压泵控制系统:带本地手动启停及计算机控制启停功能;

出口连接端:M22X1.5工作接头,连接两头为M22X1.5的内螺纹高压胶管;

手动卸荷阀:厂家标配;溢流阀:厂家标配;安全保护阀:厂家标配;;

试压泵水箱:集成在试压泵底座,内含高压过滤器;

耐震压力表1块:1.6级不锈钢150圆16MPa

四、产品设备详细操作说明:此说明为软件操作说明,电动试压泵的操作参看电动试压泵说明书

1、软件的安装:双击电脑里这个文件

2、

跟着提示一步一步的安装。

   安装路径尽量选择D盘或E盘



   安装完成。

3、在程序中找到

4、点击 试压泵 图片,软件启动

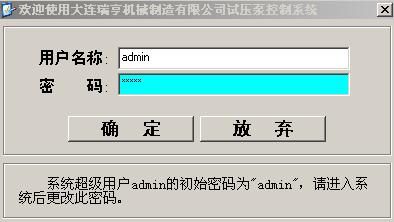

5、登录:系统自动生成一个超级用户,用户名和密码为admin,进入系统后,通过增加修改删除用户等操作,用户可自己增加删除修改用户名称密码级别等。

系统可以任意登录和退出

6、用户配置:只有管理员用户才能进行用户配置

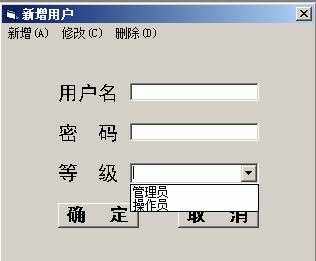

可任意新增用户及用户等级

7、参数配置:只有管理员用户才能进行参数配置

首先先设置校准参数

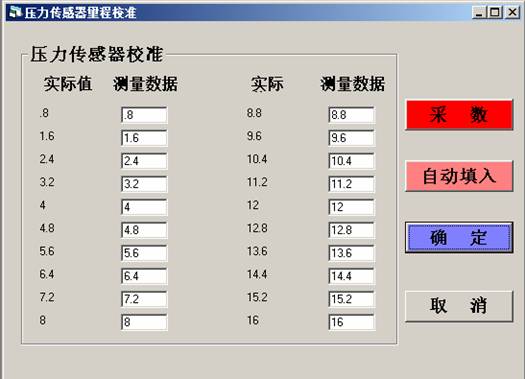

点击校准,出现压力传感器和流量传感器两个选项,先设置压力传感器

干粉灭火器配置的都是16MPa的压力传感器,直接点自动填入,然后确定。

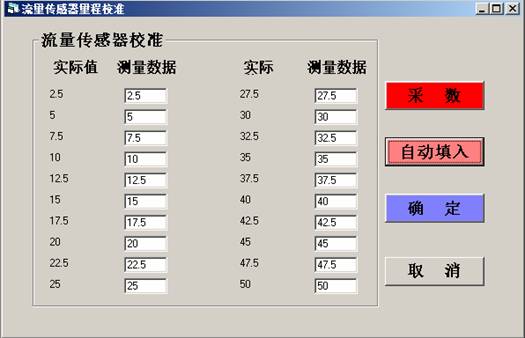

接下来设置流量传感器,此数据为50KG电子称台数据,请用户根据设备实际配备的电子秤台来进行具体设置。

设置完压力传感器和流量传感器校准后,接下来点设置配置的参数

可以设置,用户,串口,试验和设备几个功能。

端口配置,指的是计算机上的232串口,一般情况下默认为1

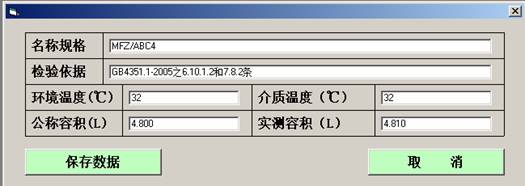

设备配置

名称规格:每次试验的灭火器的大小型号

检验依据:国标的条款

环境温度:根据室温填写

介质温度:根据室温填写

公称容积:灭火器标签标准

实测容积:灭火器筒体装满水的实际重量

其中公称容积和实测容积这两项每次试验都需要重新填写

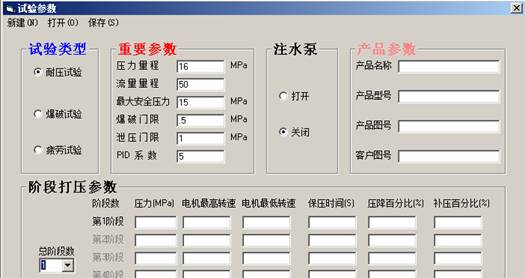

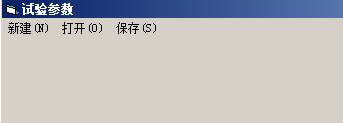

试验参数的设置:点新建

有:耐压试验、爆破试验、疲劳试验。可根据要设置的试验项目分别设置

压力量程为传感器量程,流量量程为电子秤台的量程,最大安全压力应不超过传感器量程,爆破门限是指在100毫秒内压力下降爆破门限所设定值以上认为是爆破。泄压门限是指泄压到设定门限以下认为泄压结束。泄压延时是指泄压到泄压门限后继续泄压设定时间后停止泄压。PID系数设定范围为10-50。数值越小,打压速度会越慢,反之速度会快,对于小灭火器,应选小的系数,大灭火器应选大的系数。

包括新建试验参数和打开已经配置的试验参数

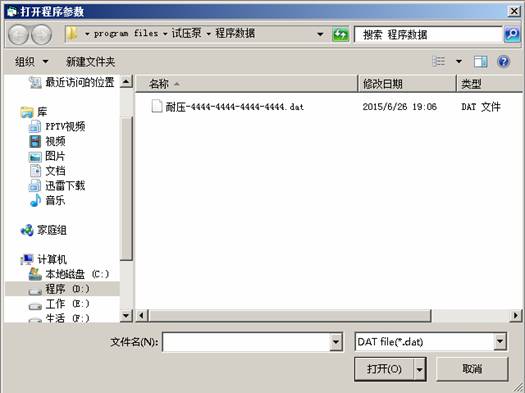

数据保存在安装目录下的 程序数据子目录下,文件类型为.dat.。

选择试验类型,产品参数等。根据不同试验类型,会有不同参数需要配置。水压试验必须填压力阶段参数,爆破试验如果需要阶段打压再爆破也要填阶段压力参数。压降百分比是指保压时间内下降的压力超过设定百分比被认为不合格。补压百分比是指保压时间内压力下降超过设定百分比,系统自动启动试压泵补压。

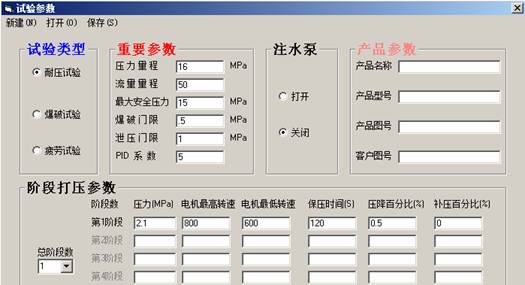

耐压试验的基本设置,设置参数仅供参考,具体请以实际为准,设置好以后按保存。

爆破试验的基本设置,设置参数仅供参考,具体请以实际为准,设置好以后按保存。

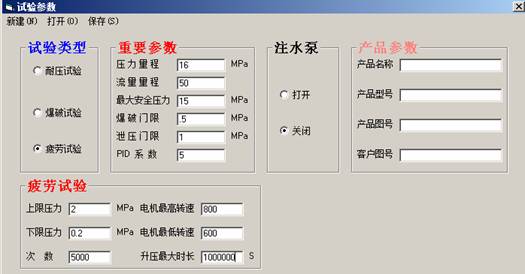

疲劳试验的基本设置,设置参数仅供参考,具体请以实际为准,设置好以后按保存。

8、当所有设置参数完成后接下来可以做试验了

点击试验按钮

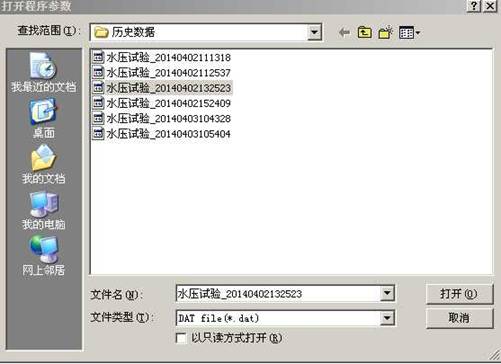

选中试验设置好的文件,点击打开

点击试压泵开启,试验开始进行

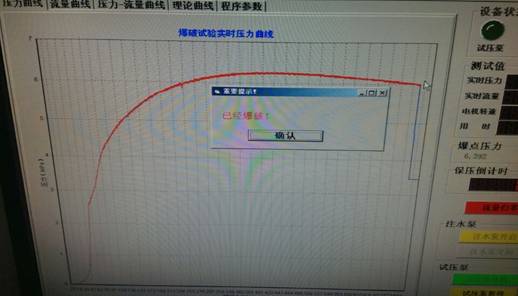

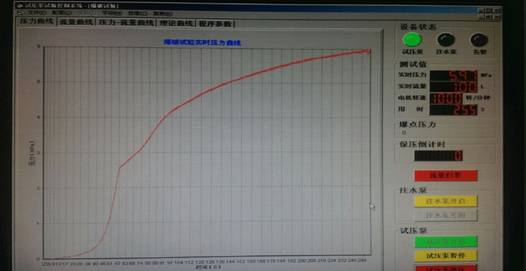

试压爆破软件界面。灭火器爆破后,试压泵会自动停泵,这时点击确认。

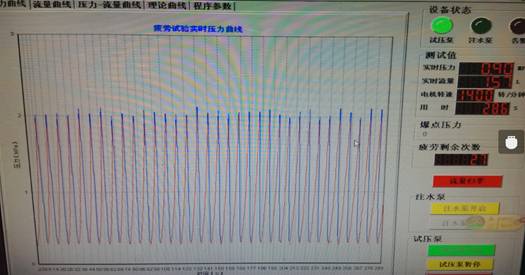

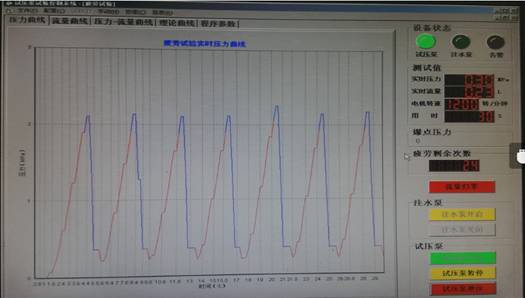

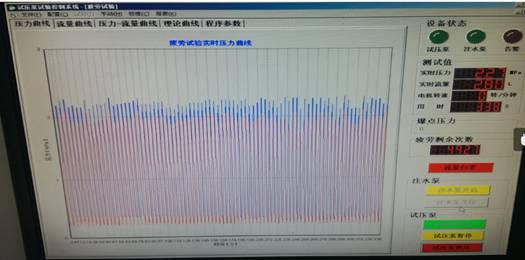

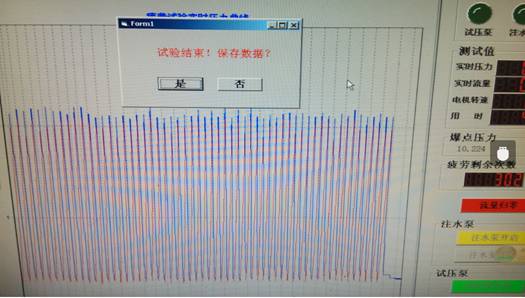

疲劳测试软件界面。疲劳测试完成后,试压泵会自动停泵,这时点击确认。

试验完毕后,点击报表,找到历史曲线双击,然后点击生成报表

历史曲线显示保存的打压数据曲线,并可产生历史报表



可点击生成报表



xxxxxxxxxx消防器材有限公司

灭火器试压爆破检测报告

QR-823-05

一、实测数据:

试验设备:

灭火器试压爆破检测仪

名称规格:



检验依据:



环境温度(℃):



介质温度(℃):



公称容积(L):



实测容积(L):



屈服压力(Mpa):



爆破压力1)(Mpa):



涉水量(L):



屈服注水量(L):



爆破注水量(L):



实验时间:



塑性变形量(L):



变形率(%):



压力表值(MPa)



压力表编号:



破坏描述:



注:1)如压力传感器未经检定,则以经检定合格的压力表测量值为准。

二、结论:合格

实验人姓名:

实验日期:

审核人姓名:

审核日期:

三、附图:

实时压力曲线:

实时流量曲线:

流量——压力曲线:

以上为客户提供的试压报表。仅供参考,具体请以实物为准。本系统试验报表由客户提供模版,开放式制作。

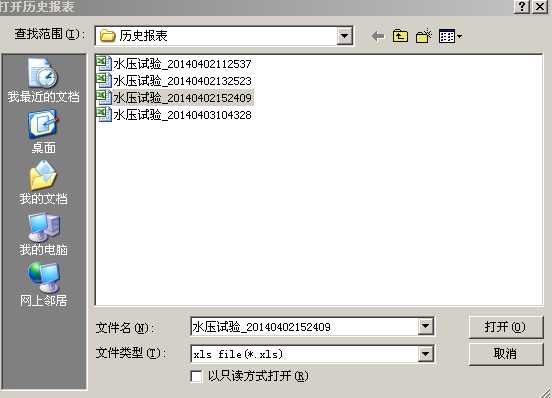

历史报表显示历史报表,数据清理可以删除历史数据和程序数据

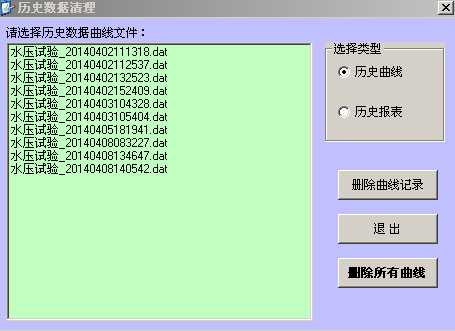

数据清理:点击数据清理可选择需要删除的历史曲线与历史报表。(慎用)
