160MPa高压电动试压泵单路高压测试系统

来源:本站 添加时间:2020/8/20 14:44:26

160MPa高压电动试压泵单路高压测试系统

一、设备的使用条件:

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用;

2、环境温度:5℃~42℃(车间正常工作温度);

3、被测对象:安全阀;

4、试验介质: 水或浓度较低的油类,如使用环境在零度以下请自行选用防冻介质;

5、设计耐压:160MPa(电动试压泵);

6、本系统采用160MPa高压电动试压泵与试压泵压力控制阀组集成在一个底撬上的方式控制;

7、本系统电动试压泵采用3DY125/160MPa型高压电动试压泵,7.5KW变频电机;

8、本系统试压泵控制阀组采用高压单向阀、截止阀及两个高压气控平板阀作为保泄压阀组;

9、测试温度:根据实际使用环境及介质温度;

10、压力测量精度:本系统采用精准度为满量程FS0.25的160MPa压力传感器;

11、为降低压力测试中的误差,本系统100MPa以下压力测试时采用100MPa精度为FS0.25%的压力传感器;为降低压力测试中传感器与压力表精度误差,本系统采用100MPa传感器压力测试时,同时采用1.6级150圆不锈钢耐震100MPa压力表相互对应;

11、为降低压力测试中的误差,本系统进行105MPa和140MPa压力测试时采用160MPa精度为FS0.25%的压力传感器;为降低压力测试中传感器与压力表精度误差,本系统采用160MPa传感器压力测试时,同时采用1.6级150圆不锈钢耐震160MPa压力表相互对应;

12、本系统的整体控制精度为FS0.3-0.5%;

13、电源:AC380/220V,50Hz;

14、相对空气湿度要求:≤70-90%。

本套设备根据客户实际技术要求非标制作:其中参考试压泵执行标准:

JB/T9089-2014试压泵、JB/T6909-2014超高压泵、JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等;

其中高清视频监控系统参考标准:

(1)公共安全行业标准及公安部对安全防范工程管理要求;

(2)GB50198-94  民用闭路电视监控系统工程技术规范;

(3)其他有关的国家法令、法规文件

三、160MPa计算机单路高压测试系统详细配置参数及报价:

名称

明细项

数量

单位

备  注

计算机

1

台湾研华IP610工控机

控制系统显示器

1

飞利浦22寸液晶显示器

监控系统显示器

1

飞利浦22寸液晶显示器

打印机

1

惠普激光打印系列

压力传感器

1

160MPa精度为FS0.25%

试压泵智能控制系统

1

思凯达出品

  变频器及变频控制系统

1

11KW控制7.5KW变频电机

双屏计算机操作台及变频控制箱

1

碳钢喷塑,思凯达出品

浙大中控数显记录仪

1

用于操作台显示实时压力

高清网络摄像机,四路(预留2路)高清摄像监控系统及网络数据线等

1

海康威视网络硬盘录像机加四路高清摄像

3DY125/160MPa电动试压泵

1

思凯达,7.5KW变频电机

试压泵压力控制阀组

1

详见下页附表,集成于电动试压泵底撬之上

 300L试压泵不锈钢水箱加自动补水

1

定制集成撬装

电动试压泵集成气控阀及单向阀管汇

1

   镜面不锈钢

  设备整体配电及UPS配电系统

1

山特城堡系列C2K标机

专用试压泵压力测试控制软件

1

根据客户需求非标设计

 试压泵压力测试控制软件脱机版

1

根据客户需求非标设计

设备包装运费及安装费调试费

含有高清监控施工费

13%增值税

设备总价





















































注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

压力数显功能:系统不仅在计算机软件上可实现压力参数实时显示,还可通过数显记录仪(非低端XST数显压力表)在操作台上进行显示,直观方便准确,精确高。显示值可任意调节小数点后一至两位。

附表一:试压泵高压控制阀组箱的详细配置:

品 名

厂 家

规格型号

数量

单位

备  注

高压单向阀

LOYO

200MPa

1

压力控制阀组保压

高压气控保压阀

LOYO

200MPa

1

专利产品,压力控制阀组保压用

  高压气控卸压阀

LOYO

200MPa

1

专利产品,压力控制阀组卸压用

高压手动截止阀

LOYO

200MPa

1

压力控制阀组备用保压阀

高压手动截止阀

LOYO

200MPa

1

压力控制阀组备用泄压阀

压力控制阀组多通接头

LOYO

不锈钢

若干

     高压多通阀块及高压接头

压力控制阀组高压管汇

LOYO

200MPa

若干

镜面不锈钢

小气泵

8KG,1.5KW

1

高压控制阀组供气

耐震电接点压力表

济南长城

100MPa

1

1.6级不锈钢耐震150圆

接头标准M20X1.5低压试压用

160MPa

1

1.6级不锈钢耐震150圆

接头标准M20X1.5 140MPa试压用

压力传感器

森诺

160MPa

1

精度FS0.25%,传感线10米,

接头标准M20X1.5,140MPa试压用

森诺

100MPa

1

精度FS0.5%,传感线10米,

接头标准M20X1.5,低压试压用







































注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

   160Mpa电动试压泵压力输出工作接头螺纹为M30X2,通过一根高压胶管连接到试压泵压力控制阀组箱,阀组箱的接口也是输出工作接头螺纹为M30X2,可通过一根高压胶管连接到客户被测工件上面,被测工件上可做变径接头对接。

试压泵

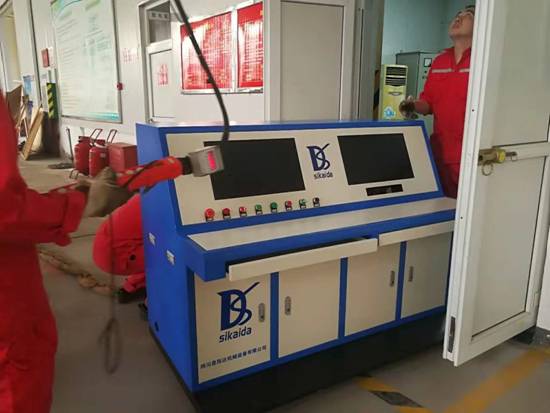

双屏计算机操作台在车间实物图片,图片仅供参考具体请以到货实物为准

电动试压泵

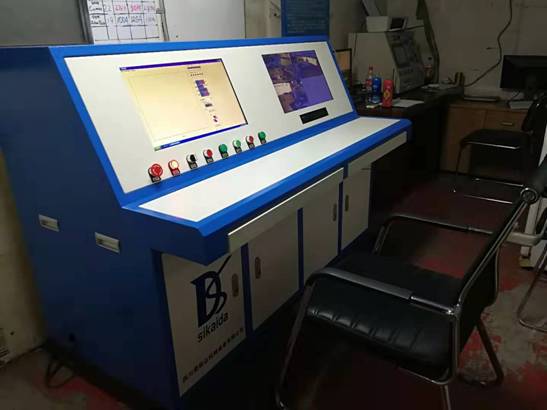

双屏计算机操作台在操作间实物图片,图片仅供参考具体请以到货实物为准

试压泵

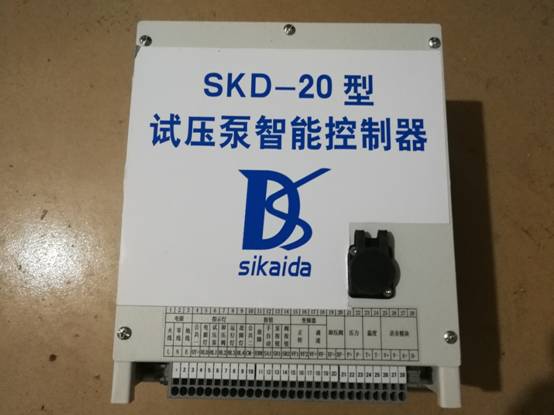

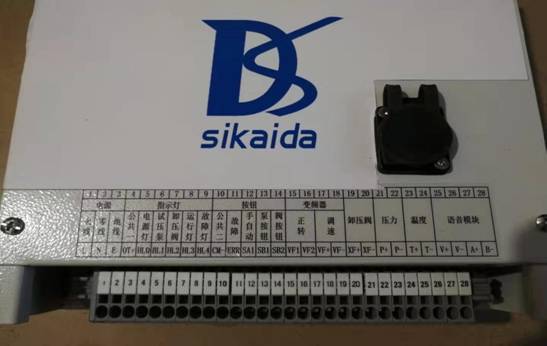

试压泵智能控制器,图片仅供参考具体请以到货实物为准

试压泵

电动试压泵

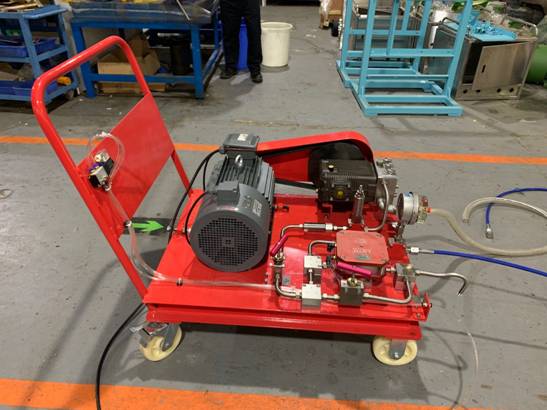

3DY125/160MPa带自动泄压电动试压泵,图片仅供参考具体请以到货实物为准

试压泵型号

额定压力

流量

功率

电压

频率

重量

3D-SY125/160

160MPa

125L/h

7.5 KW

380 V

0-50 HZ

180kg

电动试压泵型号: 3D-SY125/160MPa,

技术参数:额定压力160MPa,额定流量125L/h,

试压泵电机:380V/7.5KW变频电机;

试压泵材质:阀芯、阀座、钢套及所有过水件均为不锈钢;

试压泵控制系统:带带气动平板阀自动泄压,本地手动启停及计算机控制功能,;

出口连接端:M30X2工作接头,连接一根两头为M30X2的内螺纹胶管;

手动卸荷阀:厂家标配;安全保护阀:厂家标配;

1.6级普通耐震压力表:160MPa;

标配高压胶管:3米;

随机备件: 1套;

本试压泵为生产定制泵,加大试压泵底撬加装试压泵压力控制阀组管汇阀门等。
