长庆机械厂试压房试压系统技术方案

来源：本站添加时间：点击量：

长庆机械厂新建试压房试压系统技术方案

新建试压房试压系统技术方案

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:60MPa(用户技术要求里有60兆帕的试压泵；

5、测试温度：常温；

6、压力测量精度：精准度为满量程FS0.1%；

7、本系统采用高压60MPa精度为FS0.1%的压力传感器

8、本系统的整体控制精度为FS0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户技术要求非标制作：

其中参考试压泵执行标准：

JB/T9089-1999试压泵；

JB/T53194电动试压泵产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

以下为客户技术要求：

水压试验是压力容器制造过程中的一个重要环节，也是检验压力容器制造质量和安全使用的一种重要方法。为解决上述试压场地问题，特制定改造方案如下：

1、新建试压泵房，完善试压系统

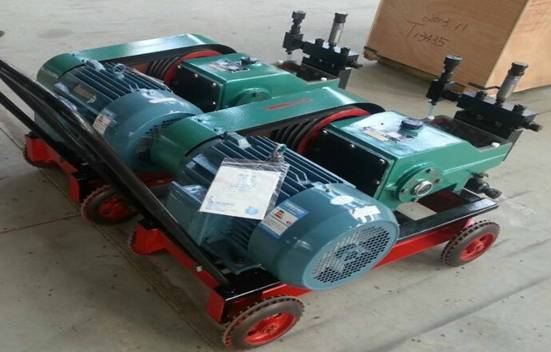

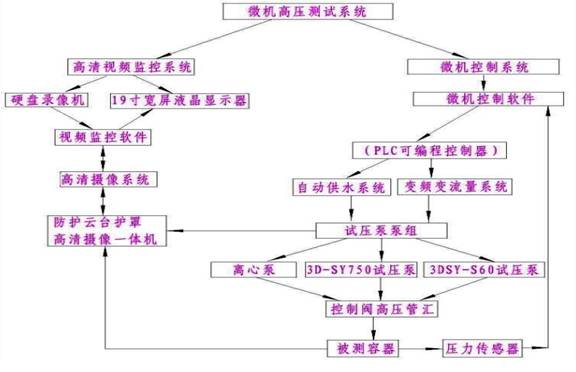

分厂目前使用的试压泵为两台3DY-400/60型电动试压泵，主要依靠操作人员手动控制，具有一定的安全风险，且长期放置于露天场地，直接影响其使用寿命。现新建试压泵房一间，位置为试压场地废料存放区，购置计算机压力测试系统。该系统由压力容器专用试压泵泵组（可根据用户实际情况选择型号）、计算机控制系统、高清视频监控系统组成。

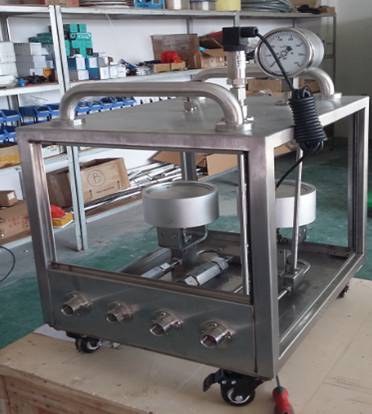

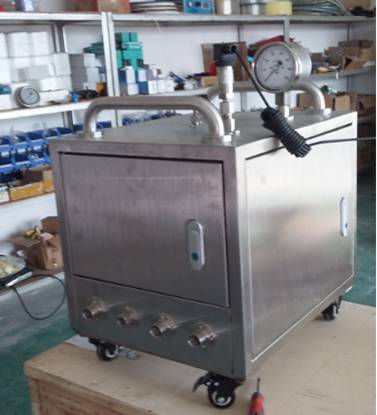

（1）压力容器专用试压泵泵组

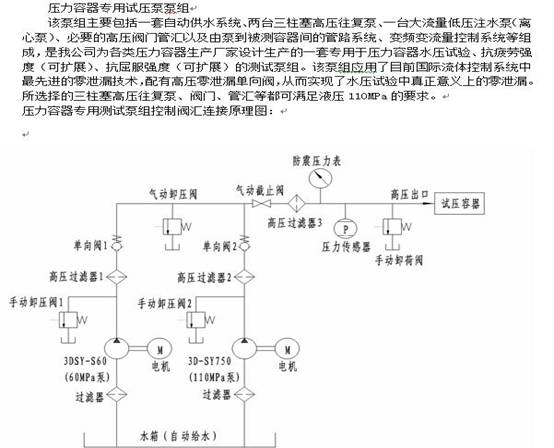

该泵组主要包括一套自动供水系统、两台三柱塞高压往复泵、一台大流量低压注水泵（离心泵）、必要的高压阀门管汇以及由试压泵到被试压容器管路系统、变频变流量控制系统组成。该泵组应用了目前国际流体控制系统中最先进的零泄漏技术，配有高压零泄漏单向阀，从而实现了水压试验中真正意义上的零泄漏。所选择的三柱塞高压往复泵、阀门、管汇都可以满足高压要求，可实现手动控制和计算机控制。

试压泵泵组主要组成
序号	设备名称	规格型号	数量	备注
1	自动供水系统水箱及管路		1
2	三柱塞高压往复泵	3D-SY750	1	含手动泄压阀、安全阀
3	三柱塞高压往复泵	3DSY-S60	1	含手动泄压阀、安全阀
4	离心泵	ISG100-160A	1	流量112m³/h、扬程18m
5	固定式底座		1
6	电接点压力表		2
7	防震压力表		1
8	压力传感器、二次仪表		1
9	高压过滤器		2	进口
10	气动泄压阀		1	进口
11	气动截止阀		1	进口

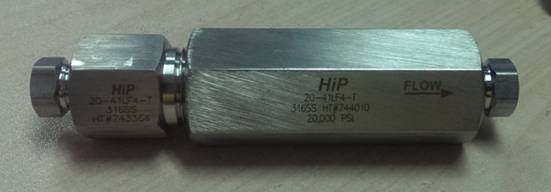

12	高压单向阀		1	进口
13	手动高压卸荷阀		1
14	PLC可编程控制器		1
15	变频器		2
16	高压管汇		1
17	配电系统

（2）计算机控制系统

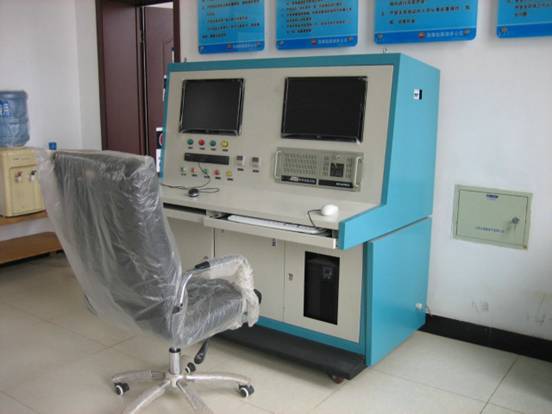

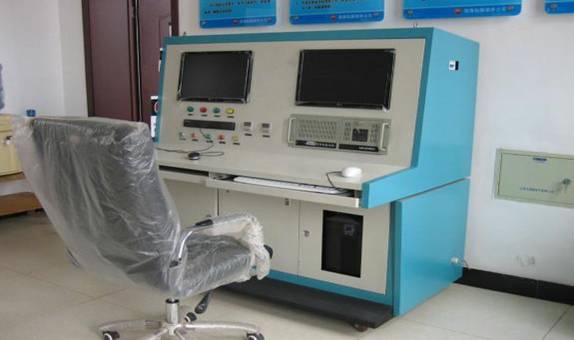

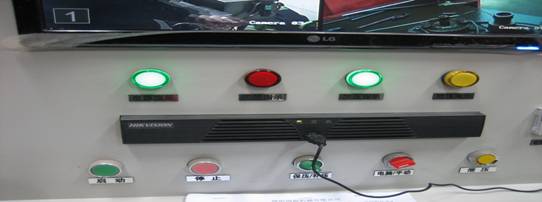

该控制系统主要由微机操作台、UPS电源、工控机、液晶显示器、显示仪表、PLC程序逻辑控制器、手动控制系统、各种专业控制组件及专业系统控制软件等构成，全套测控和监视工作均可直接在主控台上完成。控制系统通过电源线及数据线与试压泵泵组相连。

（3）高清视频监控系统

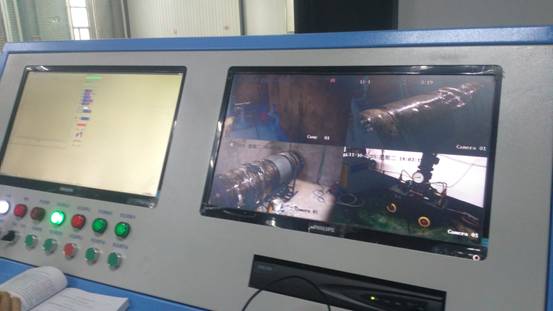

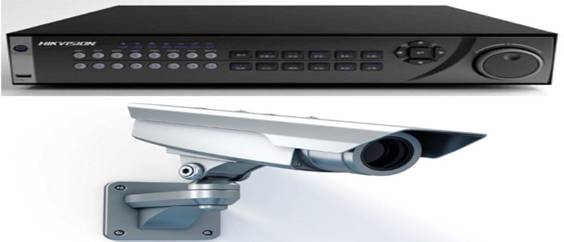

高清视频监控系统：该系统由高清硬盘录像机，液晶显示器，高清一体摄像机及高性能防水、防爆云台护罩等组成，可实现真实观察压力容器在测试过程中的形貌变化，有无泄漏。以及设备系统在运行中有无故障等等。本系统可连入局域网或互联网，能实现车间、办公室以及只要有互联网接入的任何地方远程登陆进行操控和异常诊断。

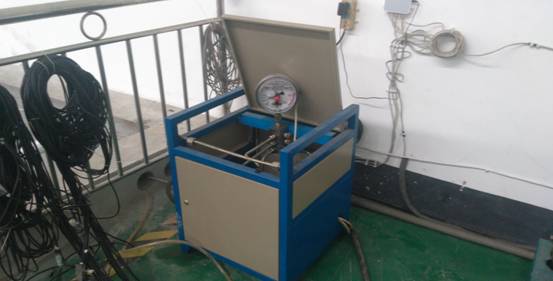

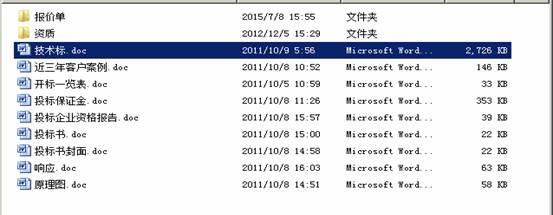

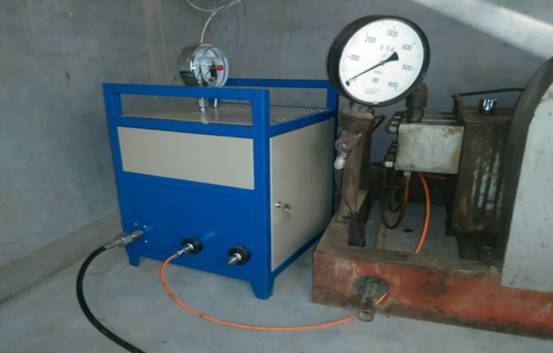

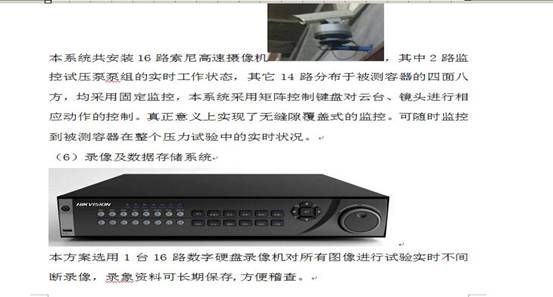

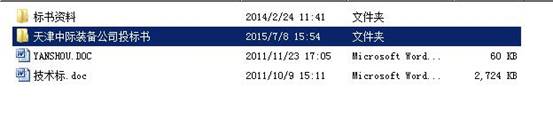

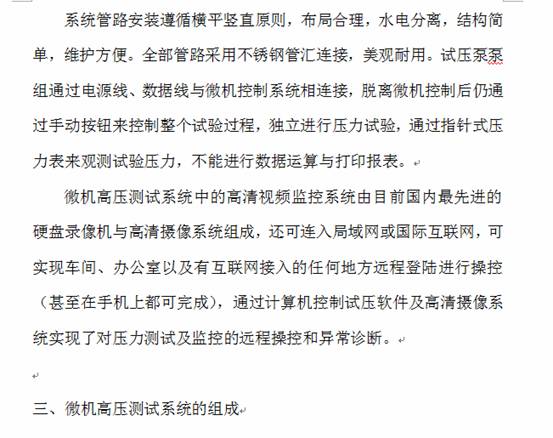

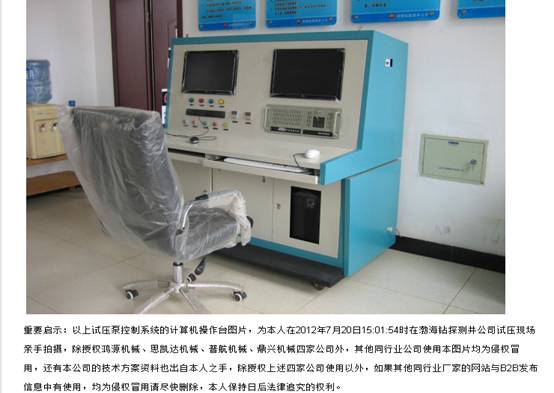

客户的技术方案是本人在2011年一次投标中所做的技术标书的部分内容，方案里的双屏计算机操作台是本人曾经做过的一个项目，方案里的控制系统及计算机操作台均为本人设计，照片是本人于2012‎年‎7‎月‎20‎日‏15:01:54时在渤海钻探测井公司试压现场亲手拍摄。以下为本人电脑里文件截图

根据客户以上技术要求，结合我公司做过的类似项目，现做出技术方案如下：

二、设备配置部分技术参数及详细功能描述：

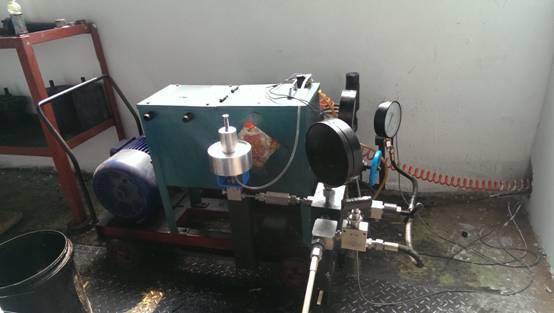

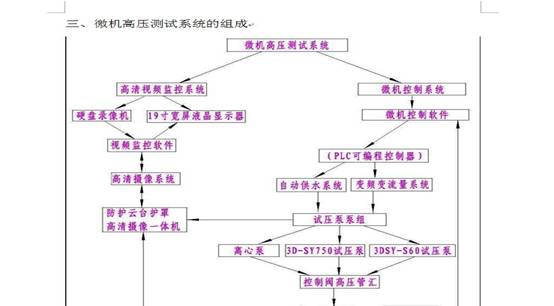

本设备根据客户发过来的技术方案要求所设计，试压控制主体由计算机控制系统（带监控双屏计算机操作台）、一台3DY400/60MPa电动试压泵、一台3DYS60型低压大流量电动试压泵及一台ISG100-160A离心泵所组成的试压泵泵组、试压泵压力集成阀组三部分组成。其中试压泵泵组脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。计算机控制系统与试压泵泵组之间的距离根据实际情况而定，通过电线电缆及数据线与高低压两台电动试压泵相连，设备所有外接电线电缆及数据线据项目现场施工需要调整。被测压力容器与试压系统距离根据实际情况而定，通过高压测试管线与试压泵系统相连。

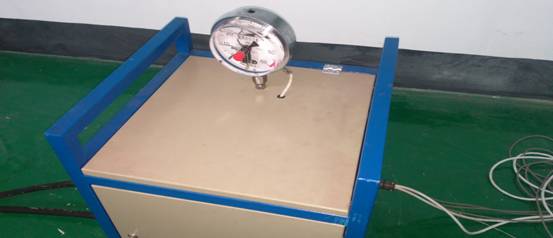

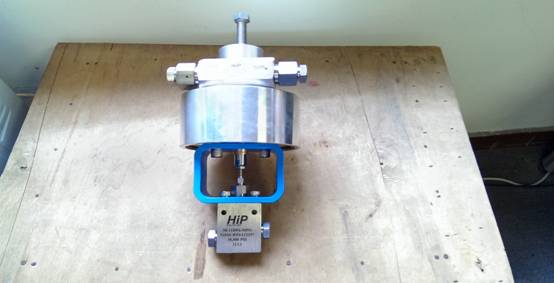

本试压系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组远程卸放压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力。
