高颜值试压泵变频控制系统带压力遥控自控输出

电动试压泵型号:2D-SY500/5MPa；

技术参数：额定压力5MPa，额定流量500L/h；

试压泵电机：1.5KW普通电机，三相AC380V；

试压泵电控箱型号：DKX1.5-YK-BP-BY（遥控、变频、保压，电接点仪表控制压力，1.5KW电控箱）

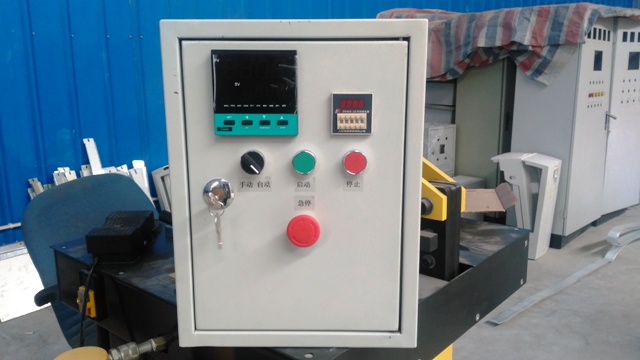

试压泵控制系统面板说明：数显定时器，变频器面板

手动｜自动  启动按钮    停止按钮    卸压按钮

操作说明：电动试压泵的具体操作请参考电动试压泵说明书，这里不再叙述。

1.电接点压力表上限（红针）设置为试压压力，设置为需要测试的目标压力。

2.电接点压力表下限（绿色）设置为卸压压力，通常设置为1MPA。

3.数显定时器（时间继电器）设置压力达到后的保压时间。

4.选择手动或自动试压。

  选择手动时，按启动开机，系统升压；按停止关机，停止升压；按卸压时打开卸压阀卸荷。

  选择自动时，按启动系统开始升压，直至到达试压压力（电接点压力表设定的压力上限）自动停机并进行保压。

  保压时间到达以后自动打开卸压阀进行卸压，直到系统压力小于卸荷压力（电接点压力表设定的压力下限）。

5.手动或自动状态下，遥控操作手柄的启动及停止按键等同于面板的手动及停止按钮。

6.手动或自动试压过程中，均可调节变频器面板调速旋钮调整试压泵流量及升压速度。

接线端子和接线说明：

打压泵电控箱具有一组十位接线端子，按顺序及编号为：

L1、L2、L3、E：电源端子，三线制接线，必须要接地线。

U、V、W：电机接线端子，接线相序以电机转向正确为准。

H、L、M：电接点压力表接线端子，H为上限，L为下限，M为公共线，通常标注为1、2、3。

电接点压力表的接线按顺序为红、绿、黄。如有黑色，则需与电源地线共同接地。
