duang电动试压泵彻底解决压力泄漏的远控阀组横空出世

试压泵远控阀组技术方案

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:80MPa；

5、测试温度：常温；

6、压力测量精度：精准度为满量程千分之一；

7、本系统采用100MPa精度为FS 0.1%的传感器；

8、本系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户技术要求非标制作：

其中参考试压泵执行标准：

JB/T9089-1999试压泵；

JB/T53194电动试压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

二、设备配置部分技术参数及详细功能描述：

设备概述：本设备根据需方技术要求非标制作：

设备主体由3D-SY80MPa型电动试压泵及远程控制阀组管汇两部分组成。其中电动试压泵及远程控制阀组管汇可以接入用户控制系统，也可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。

本系统电动试压泵安全阀超压自动起跳和高压电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。

三、详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

二、用户试压泵详细参数：

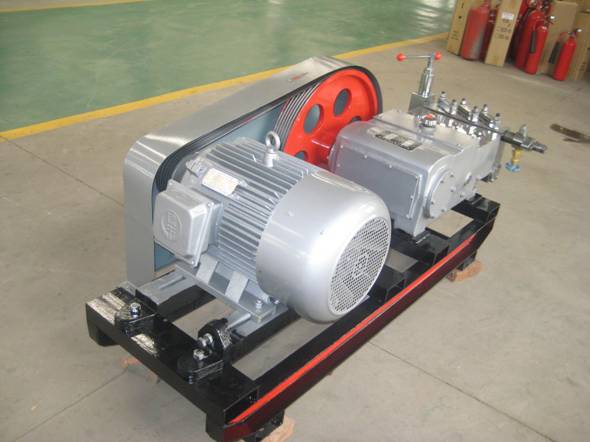

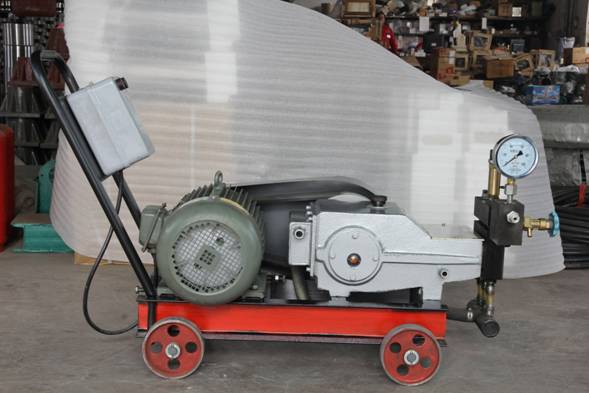

试压泵部份型号: 3D-SY80MPa电动试压泵；

技术参数：额定压力80MPa，额定流量230L/h

试压泵电机：7.5KW普通电机；

试压泵控制系统：带本地手动启停控制功能和远程控制启停功能。

出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹高压胶管。

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

电接点压力表：1.6级100MPa；

高压胶管：5米；

试压泵部份型号: 3D-SY80MPa电动试压泵；

技术参数：额定压力80MPa，额定流量1160L/h

试压泵电机：30KW普通电机；

试压泵控制系统：带本地手动启停控制功能和远程控制启停功能。

出口连接端：M30X2工作接头，连接一根两头为M30X2的内螺纹高压胶管。

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

电接点压力表：1.6级100MPa；

高压胶管：5米；

远程控制阀组技术参数：

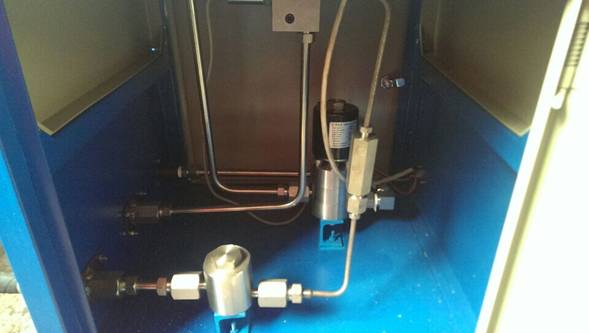

以上为远程控制阀组内部结构图片，图片仅供参考具体请以到货实物为准。

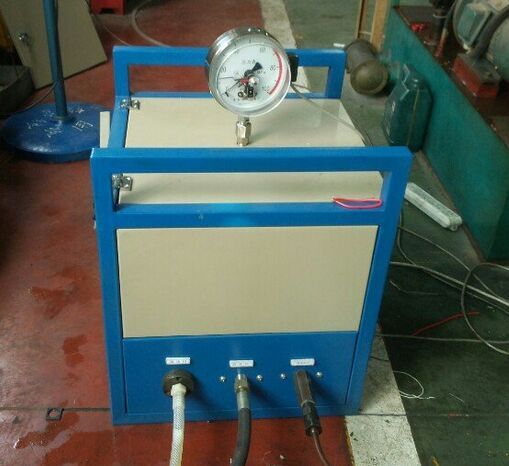

以上为远程控制阀组整体外观图片，图片仅供参考具体请以到货实物为准。

远程控制阀组具体技术参数：

高压电磁阀：80MPa通径6，24V输入，可长时间通电。

高压单向阀：进口美国HIP，100MPa通径6

3D-SY230/80MPa配置以下接头：

远控阀组压力进口：M22X1.5工作接头

远控阀组压力出口：M22X1.5工作接头

远控阀组泄压出口：M22X1.5工作接头

3D-SY1160/80MPa配置以下接头：

远控阀组压力进口：M30X2工作接头

远控阀组压力出口：M30X2工作接头

远控阀组泄压出口：M30X2工作接头

电接点压力表、压力传感器及电磁阀电源数据线为航空插头快插自锁.

1）试压泵及远控阀组整机质保期为交货之日起十二个月（人为破坏及人为不规范操作除外）；但由于本套系统电动试压泵为需方自备，如需方在使用期间由于电动试压泵原因造成设备系统故障供方维修需另外收取适当维修费用。

2）试压泵及远控阀组的其它连接件、易损件、电器元件等质保期为现场使用六个月（人为破坏及人为不规范操作除外）；

3）在此期间由于供方的原因，造成的质量问题需负责“三包”；费用由供方承担。超过质保期如发生非正常的设备故障，供方亦应提供及时有效的相关服务。
