思凯达气瓶水压爆破试验机试压报告
来源：本站 添加时间：2016/3/15 15:48:11
思凯达气瓶水压爆破试验机试压报告
Hydraulic Burst Test Report of Gas Cylinders
制造单位(Unit)： 试验日期(Test Date)：2011-12-23
气瓶编号(Cylinder No.)： 报告编号(Report No.)：
生产批号(Batch No.)： FBP-01 材料炉批号（Furnace No.)：
1、气瓶参数（Gas cylinder parameters）
|
气瓶类型 Cylinder type |
气瓶规格 Cylinder size |
||
|
气瓶材料 Material |
热处理工艺 HT process |
||
|
公称工作压力（MPa） Nom. work press. |
0 |
水压试验压力（MPa） Hydraulic test pressure |
2.3 |
|
实测容积（L） Water capacity |
13.57 |
实测瓶重（kg） Actual weight |
2.56 |
|
公称外径（mm） Nominal diameter |
设计壁厚（mm） Design thickness |
||
|
抗拉强度（N/mm） Tensile strength |
最小设计爆破压力 Min. d. bs. press./MPa |
4.6 | |
|
试验标准 Test standard |
|||
2、破口分析（Break analysis）
|
破口长度（mm） Break length |
破口宽度（mm） Break width |
||
|
破口位置 Break position |
破口特征 Break feature |
3、试验结果（Test Results）
|
屈服压力（MPa） Yield pressure |
2.65 |
实际爆破压力Pb Act. bs. press./MPa |
3.18 |
|
总升压时间（s） Total press. rising time |
2'15" |
总压入水量（L） Total pressed water |
0.74 |
异常现象说明(Anomaly description)：
试验结果分析（Results analysis）：
试验结论(Test conclusion)：
试验者(Tester) 责任工程师(Duty Engineer)：
气瓶水压爆破试验记录
Hydraulic Burst Test Record of Gas Cylinders
生产批号(Batch No.)： FBP-01 试验日期(Test Date)：2011-12-23
1、水压爆破试验记录（Test Record）
|
屈服压力（MPa） Yield pressure |
2.65 |
实际爆破压力（MPa） Actual burst press. |
3.18 |
|
容积变形率（%） Vol. expan. ratio |
5.3 |
容积变形值△v（L） Total expansion |
0.73 |
|
总升压时间（s） Total press. rising time |
2'15" |
总压入水量A（L） Total pressed water |
0.74 |
|
试验环境温度（℃） Envir. temperature |
15 |
爆破试验水温（℃） Water temperature |
15 |
2、气瓶水压爆破试验曲线（Hydraulic Burst Test Curve of Gas Cylinders）
（1）进水量--压力曲线(Water amount -Pressure Curve)

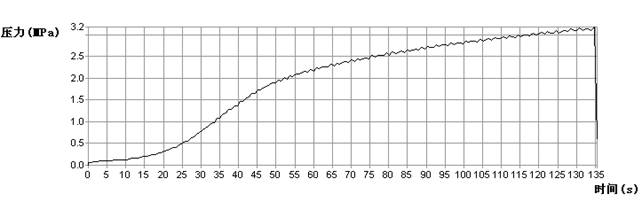

（2）时间--压力曲线(Time -Pressure Curve)
气瓶水压爆破试验记录
Hydraulic Burst Test Record of Gas Cylinders

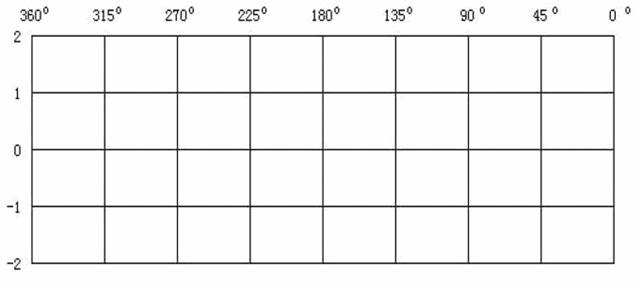

3、破口位置示意图（Figure for break position）:
4、时间、压力和进水量对应表（Table for Time-Pressure-Water volume）
|
时间（time） |
压力（Mpa） |
进水量（mL） |
|
0'0" |
0.00 |
0 |
|
0'8" |
0.12 |
49 |
|
0'15" |
0.21 |
100 |
|
0'22" |
0.36 |
149 |
|
0'29" |
0.71 |
195 |
|
0'36" |
1.17 |
239 |
|
0'43" |
1.57 |
281 |
|
0'51" |
1.95 |
325 |
|
0'58" |
2.16 |
364 |
|
1'5" |
2.33 |
401 |
|
1'12" |
2.45 |
437 |
|
1'19" |
2.54 |
472 |
|
1'26" |
2.63 |
506 |
|
1'33" |
2.73 |
544 |
|
1'40" |
2.87 |
577 |
|
1'47" |
2.88 |
610 |
|
1'54" |
3.00 |
644 |
|
2'1" |
3.01 |
677 |
|
2'8" |
3.13 |
711 |
|
2'15" |
0.61 |
745 |
