25MPa电动试压泵数显记录仪控制系统解决方案

来源：本站 添加时间：2016/3/15 16:00:23

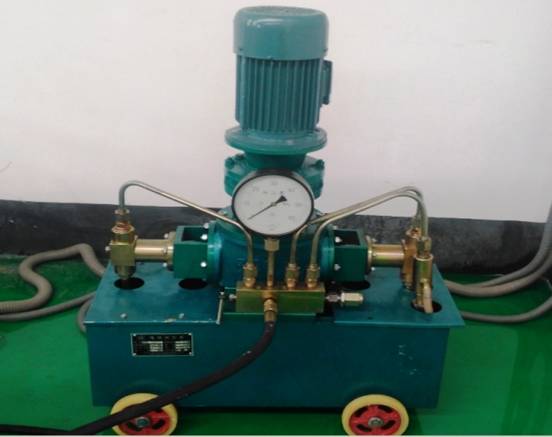

2D-SY120/25MPa型电动试压泵实物图，图片仅供参考具体请以到货实物为准。

电动试压泵型号:2D-SY120/25MPa；

技术参数：额定压力25MPa，额定流量120L/h；

试压泵电机：1.5KW普通电机；

试压泵控制系统：带本地手动启停及远程遥控控制启停功能；

数显压力表配套传感器：0-25MPa精度为FS0.1%，4-20MA；

出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹胶管；

手动卸荷阀：厂家标配；安全保护阀：厂家标配；

试压泵出口单向阀：进口品牌；

试压泵远程泄压阀组：30MPa高压电磁阀及30MPa高压过滤器一套；

电接点压力表：1.6级40MPa；

高压胶管：5米。

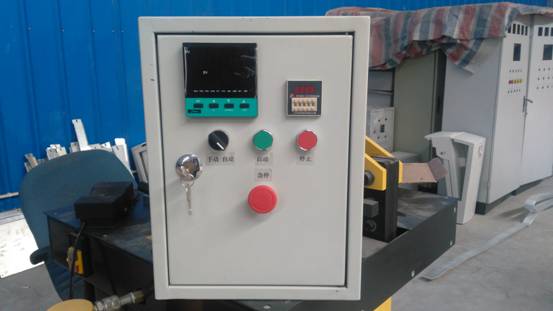

试压泵控制系统电气箱，此控制箱可随意挂在车间墙壁上或者放置在其他工作台上，以利于近距离通过数显表观察压力变化情况，图片仅供参考具体请以到货实物为准。

该泵在使用前，只需在电接点压力表上设定上限压力值，在数显时间继电器上设置好保压时间，然后按遥控或手动按钮启动试压泵，当压力达到事先设定的上限目标值时（可预留到压力报警功能），试压泵会自动停机进入保压状态，可通过数显压力表实时观察压力变化情况，也可以通过数显记录仪实时观察压力曲线变化（详见记录仪功能叙述），当保压时间到（可预留保压时间到报警功能），远程泄压阀组自动启动卸荷压力，也可打开手动试压泵泄压阀卸除压力，试压完毕，整个试压过程可以通过数显记录仪或者计算机上位机后台软件进行数据存储（详见记录仪功能叙述）。

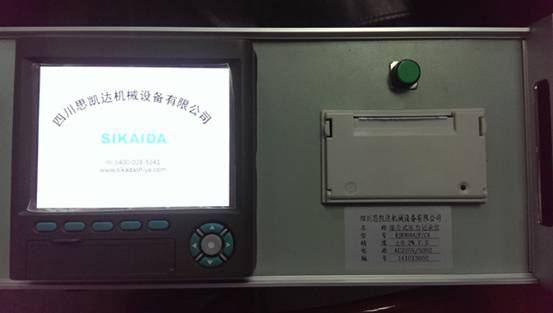

数显记录仪七寸（彩屏）图片仅供参考，具体请以到货实物为准

数显记录仪七寸（彩屏）图片仅供参考，具体请以到货实物为准

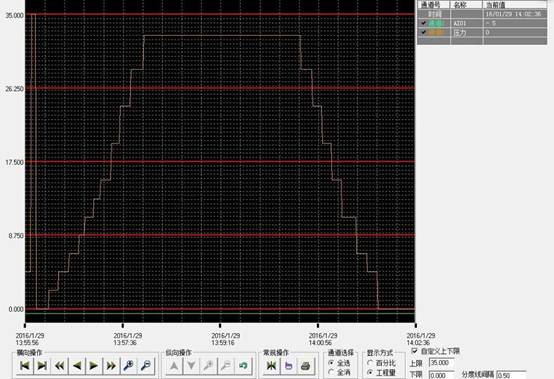

数显记录仪七寸（彩屏）操作软件，图片仅供参考具体请以到货实物为准。

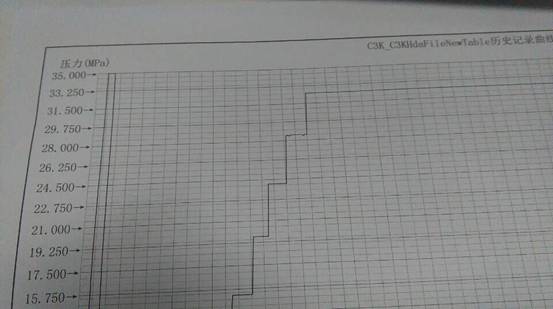

数显记录仪操作软件打印报表，压力单位可任意设置，图片仅供参考具体请以到货实物为准。

数显记录仪七寸（彩屏），AC220V电源，接入压力传感器信号；

采集的压力数据直连电脑通过计算机上位机软件读取数据，也可通过U盘导出导入计算机，

微型打印机（针式），可通过计算机上位机软件直连打印机打印A4纸报表；

压力传感器：精度为满量程FS0.1%，DC24V，4-20MA，量程0-25MPa；

仪表工具箱：安装记录仪与打印机等，标配；

便携式机箱：安放仪表工具箱及备件；

仪表电源线：一套；

压力信号线：一套；

8G高速U盘：一个；

电动试压泵计算机上位机管理软件：光盘一张。

便携式试压泵记录仪压力采集系统具有以下功能：

1、在压力试验过程中，可以显示实时压力数值和实时压力曲线，自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机，或通过U盘导出数据到计算机等功能。

2、数显试压泵记录仪压力采集系统可随时通过数据线直连到计算机（笔记本电脑）上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。计算机（笔记本电脑）由客户自行提供。

3、远程控制：便携式试压泵记录仪压力采集系统通过压力传感器数据线与试压泵相连，可以进行延长从而实现远程控制安全试压的目的！

4、设备的安装调试由供方技术人员7X24小时电话指导。如电话指导不能完成安装调试，双方协议供方酌情收取安装技术人员差旅费用后，我公司可立即派人到需方进行安装调试。
