中石油电动试压泵采购技术参数要求

来源:本站 添加时间:2016/9/19 10:17:06

中石油电动试压泵采购技术参数要求

1、设计及制造符合的标准

JB/T9089-2014 试压泵

JB/T12013-2014 自控试压机

Q/HLJ01-2008 钻井通道设备压力测试装置;

SY/T 5127-2002 《井口装置和采油树规范》;

API 16C、SY/T5352-2004 《节流与压井管汇》。

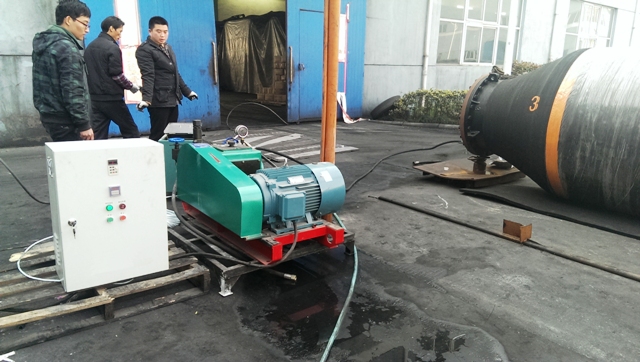

电动试压泵

2、技术要求

2.1、压力源系统

电动试压泵:3DY-2300/70;

额定工作压力:70MPa;

额定压力时排量:2300L/h;

2.2、各控制阀包括:单向阀、泵端卸荷阀、容器卸荷阀、气动高压截止阀、高压过滤器、手动卸荷阀等构成,且应集成一体,结构紧凑。高压泵自动升压、自动卸压、容器自动卸压、自动保压、分段试压、人机分离等功能都主要靠微机控制附件来执行。该阀汇系统增加了一套气动高压截止阀,主要用于强制保压,增强保压效果。充分考虑使用成本,阀组磨损时只需更换阀芯和阀座,禁止采用整体更换方式,确保使用成本低廉。

系统名称

设备名称

参数/型号

数量

备注

高压集成控制阀汇(电磁阀的防爆代号EExmIIT4)

单向阀

70MPa

1

泵端卸荷阀

70MPa

1

气电控

容器卸荷阀

70MPa

1

气电控

气电控高压截止阀

70MPa

1

增强保压效果

耐震压力表

100 MPa/1.6级

1

高压过滤器

70MPa

1

手动卸荷阀

70MPa

1

3、随机备件清单

(以下配件清单为种类样本,各生产厂家根据各试压泵厂家实际标配配备,要求种类基本相当)

序号

代   号

名  称  规  格

单位

数量

备        注

1

动力端备件

(1)

3GQ2B.11-15

曲轴瓦

3

(2)

GB1235-76

O形密封圈   100×3.1

3

(3)

U型油封 UN60×80×12

3

(4)

HG4-692-67

双口型油封SD55×75×12

2

2

液力端备件

(1)

3GQ2B.1-3

压环 Dn

3

(2)

3GQ2B.1-4

密封圈Dn

9

(3)

3GQ2B.1-5

挡圈Dn

6

(4)

3GQ2B.1-6

支承圈Dn

3

(5)

川Q/简B9.1-87

垫圈   10

3

(6)

GB1235-76

O形密封圈   50×3.1

3

(7)

FZ2-1

进水阀簧

3

(8)

FZ2-2

进水阀

3

(9)

FZ2-3

进出水阀座

3

(10)

FZ1-4

出水阀芯

3

(11)

FZ1-5

出水阀簧

3

(12)

GB1235-76

O形密封圈   46×3.5

3

(13)

O形密封圈   54×3.5

6

(14)

O形密封圈   22×2.4

6

(15)

GB1235-75

挡圈    A54X48

12

(16)

挡圈    A22X18

6

3

齿轮油泵油压系统

(1)

川Q/简B9.1-87

垫圈    10

2

用于滤清器联接板与接头处

(2)

川Q/简B9.1-87

垫圈    12

2

用于回油接头处

(3)

GB1235-76

O形密封圈   10×1.9

2

用于连接油压表与接头处

(4)

O形密封圈   12×1.9

4

紫铜管接头总成处

(5)

O形密封圈   18×2.4

2

用于曲轴接头与曲轴间

(6)

O形密封圈   22×2.4

2

进油、吸油接头与吸油胶管接头间

(7)

O形密封圈   30×3.1

4

用于进油接头、管路

(8)

O形密封圈   42×3.5

2

用于粗过滤器与机身联接处

4

安全阀备件

(1)

GB1235-76

O形密封圈   55×3.1

2

(2)

DSY-4

垫圈  Φ18XΦ7X2

4

(3)

GAQF-3

安全阀座    Φ6

2

(4)

GAQF-4

安全阀芯

2

5

主机其它备件

(1)

川Q/简B9.1-87

垫圈    14

4

用于泄水管与水箱接头间

(2)

GB1235-76

O形密封圈   80×3.1

2

用于水箱连接体与软管接头间

(3)

GB1235-76

O形密封圈   28×3.5

2

用于压力表接头与压力表间

(4)

3GQ2B.7-2

挡圈

2

用于压力表接头与压力表间

(5)

DSY-4

垫圈 Φ18XΦ7X2

2

用于压力表接头与泵体间

(6)

Q/JT28

球形垫   21X8

2

(7)

川Q/简B9.1-87

垫圈    8

5

(8)

川Q/简B9.1-87

垫圈    8

2

6

工具

(1)

3GQ2B.20-3

密封装配导筒 Dn

1

用于高压缸密封填料装配

(2)

3GQ2B.20-4

提手 TSn

1

用于出水接管和节流调压阀阀套装配

(3)

3GQ2B.20.6

油封套拆卸工具

1

用于油封套拆卸

(4)

3GQ2B.20.7

密封拆卸棒 dn

1

用于密封拆卸、进水阀、连接螺母装配

(5)

3GQ2B.20.8

阀座提手 Tn

1

用于阀座提取

(6)

GB5356-85

内六角板手  S=3~14mm

1

(7)

直嘴式孔用挡圈钳  8″

1

(8)

钩形搬手  68×72

1

用于十字头端小园螺母

(9)

GB4440-84

活扳手  450×55

1

7

100MPa ,L=10米(每根10米)

高压软管,含接头(扣型A 型M30X2)

6

用于阀汇和被试压件之间连接

8

KZFH.0

压力集成控制阀汇备件

5

(1)

OR-17.8X2.4-NBR11-95

O形密封圈22×2.4

4

(2)

GB1235-76

O形密封圈 10×1.9

2

(3)

KZFH.1-6

单向阀芯

5

(4)

KZFH.1-5A

单向阀座

5

(5)

KZFH.1-8

卸压阀座

5

(6)

SGXF-3

阀芯

5

(7)

DSY-4

垫圈

5

(8)

Q/JT28.1

球形垫14×6

5

(9)

川Q/简B9.1

垫圈 8

2

(10)

川Q/简B9.1

垫圈 6

2

9

阀组

3X2

包括泵端卸荷阀组、容器卸荷阀组和气动截止阀组各一套,在出厂前均装配成套。

10

KZFH.10-1

单向阀提手

1

工具

11

KZFH.10-2A

阀座提手

1

工具

12

M30X2 A型双公接头

5

13

M30X2 A型双公接头用密封环

20

14

外接电源线(外接电缆)

40

电缆规格与功率匹配

15

耐振压力表

2

备用一块

16

泵与阀汇、阀汇与水箱间的所有高压连接管,除原装一套外,再配两套备用。

4、技术文件(中英文对照,一正四副)

4.1、产品合格证;

4.2、产品使用说明书(泵、软件、阀汇等);

4.3、出厂检测及试压报告;(按照1大项JB标准执行,满足其他标准)

4.4、电气原理图、电气接线图、系统布局图和电器元件明细表;

4.5、装箱单和易损件清单;

4.6、所有随机配备的计量器具、仪表等配齐合格证及包含的特种设备检测全套资料。

4.7、随机资料。

提供以上电子版资料。
