电动试压泵智能无线压力采集系统

来源:本站 添加时间:2018/9/4 9:34:00

电动试压泵智能无线压力采集系统

一、设备的使用条件:本套试压泵设备根据客户实际技术要求非标设计制作

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用;

2、工作环境:0℃~45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号;

3、试验介质: 空气、氮气、水、乳化液、防锈水及粘度与水相近的中性油品;

4、试压泵设计采集耐压:25MPa(传感器最高压力);

5、测试温度:根据实际使用环境及介质温度;

6、压力测量精度:精准度为满量程FS0.25%;

7、本系统采用:四支25MPa精度为FS 0.25%的无线压力传感器采集压力数据;

8、本系统的电动试压泵整体采集控制精度为FS 0.3-0.5%;

9、计算机电源:AC220V,50Hz及无线传感器和自动泄压电磁阀均为供电电池;

10、相对空气湿度要求:≤70-90%。

二、打压泵智能无线压力采集系统详细配置部分技术参数及详细功能描述:

现场操作人员在用电动打压泵每个工件打压前(不管是水压还是气压),直接在计算机触摸屏上设置采集软件的编程,例如设置产品编号(不填写的话,软件默认编号顺序加1)、保压时间、允许压降等试验参数,当加压完毕后,即将开始保压时设置自动泄压电磁阀的保压时间(不管是水压还是气压),在保压过程中可以随时通过采集软件实时观察被测工件的保压情况及压力数值和压力曲线,当压降超过允许设定压降值时,采集系统会通过警示灯及警笛报警提醒操作人员及时处理问题,保压时间到电磁阀自动泄压,试验完成自动保存数据,试验报表格式电子档可任意随时编辑。

本系统主体由单屏计算机操作台(根据到客户试压泵现场实地勘察,固定式的计算机操作台和台式机电脑比笔记本电脑和便携式采集系统更加适合客户现场使用)和四路无线传感器及四路自卸压电磁阀组成。

远程无线移动式检测平台具体配置及详细技术参数:

名称

明细项

数量

单位

备  注

线

线

商用型计算机

1

飞利浦22寸液晶显示器,联想商用机

工控机型计算机

1

22寸触摸屏式工控机

UPS电源

1

山特C2K城堡系列标机

打印机

1

惠普彩打系列

无线压力传感器(昆仑)

4

25MPa精度为FS0.25%,防水带供电电池

无线压力采集系统核心

1

专用无线采集系统,无线传输有效距离150米-500米,四路采集通道监控数据,预留2路采集通道,思凯达开发

自动泄压电磁阀(泽肯)

4

水气两用,25MPa防水线圈,带供电电池

计算机操作台(单屏)

1

碳钢喷塑,思凯达出品

U型三通表架子

4

用于安装无线压力传感器与压力表

自动泄压电磁阀管汇

4

用于安装自动泄压电磁阀

软件

压力数据采集专用软件

1

思凯达出品,日后可扩展升级为手机app

采集软件所有功能包括界面风格和报表内容等均可根据客户需求自定义设置,四个保压界面任意切换,试验报表内容可以任意设置,最好由客户提供电子档报表我们嵌入软件内,质保期内可升级软件与客户监控中心通道数据互通,实现监控中心实时监控试验数据,二次开发费用可协商















































注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

其中商用型计算机和工控机型计算机以及UPS电源为客户可选项,配置不同价格不同

试压泵

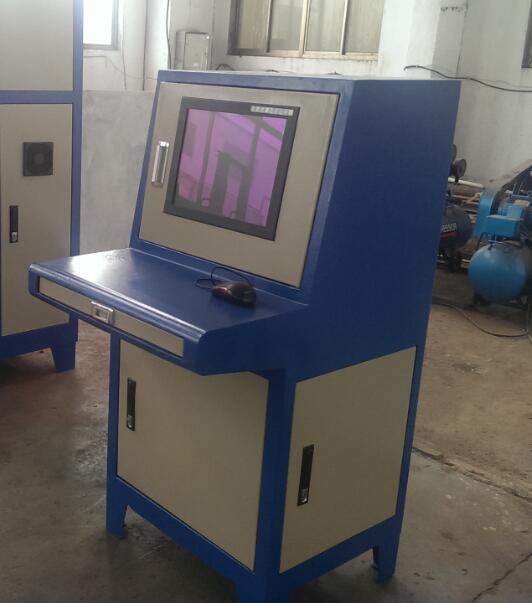

单屏计算机操作台,图片仅供参考具体请以到货实物为准

经过在试压现场勘察,试压操作现场根本不方便放置四个移动式检测平台,所以将四路无线采集系统核心内置集成在计算机操作台内,既解决了移动式检测平台的不方便摆放问题又方便于操作人员的试压操作而且还美观大方。

建议将计算机操作台放置在以下位置:

电动试压泵

建议将计算机操作台放置在这个工作台的旁边。

本系统采用U型三通将无线传感器及压力表与被测工件相连接。

客户被测工件,正在进行保压。

试压泵

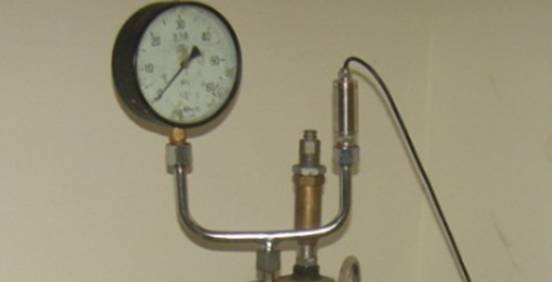

被测工件和无线传感器及压力表连接的U型电动试压泵三通,图片仅供参考具体请以实物为准。

无线传感器图片,图片仅供参考具体请以到货实物为准。

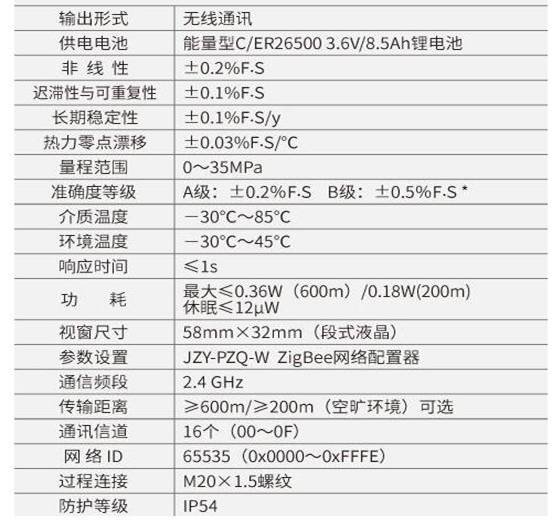

无线传感器技术参数表,图片仅供参考具体请以到货实物为准

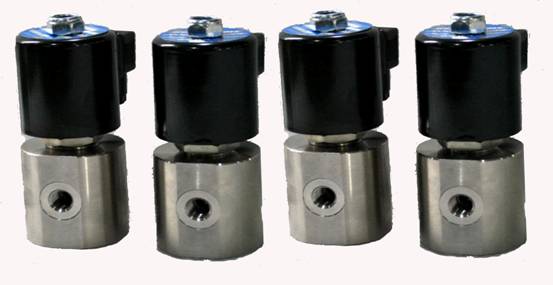

自动泄压电磁阀,图片仅供参考具体请以到货实物为准,采用三通阀汇将自动泄压电磁阀组与手动截止阀相连。远程自动泄压阀的作用:如果没有自动泄压功能的话,就无法保证在采集软件上设定的保压时间和允许压降两个功能完整的实现,因为操作人员很难每次都保证在设置的保压时间到达后准时泄压,采集软件也就无法正确计算起始压力和结束压力的压降。

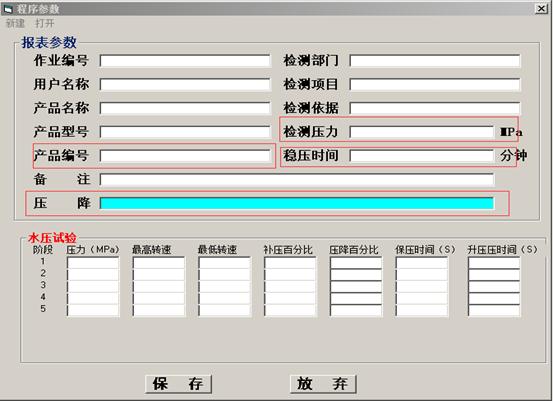

采集软件设置界面,图片仅供参考具体请以实物为准,相关操作人员将产品编号等试验相关数据输入到检测平台设备上位机采集软件编程里,对应输入试验压力、保压时间以及允许压降数值,点击保存按钮。

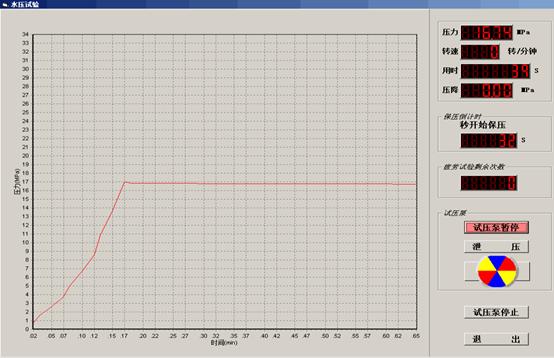

采集软件保压曲线,图片仅供参考具体请以实物为准,被测工件开始进行加压工作,监测平台同步对压力及时间进行记录,实时显示升压、保压圧、泄压的压力曲线。

电动试压泵

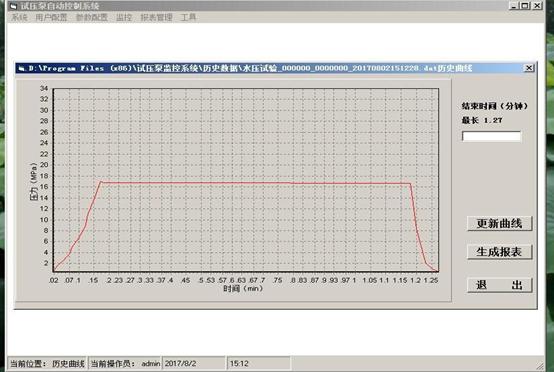

采集软件保压完成曲线,图片仅供参考具体请以实物为准,保压时间到自动泄压电磁阀组开启压力卸掉,采集软件自动保存数据

采集软件生成报表,图片仅供参考具体请以实物为准,点击试验曲线生成报表
