宁波换热器试压泵控制系统技术方案

设备主体由3D-SY1800/4MPa型电动试压泵及高压集成式机箱含试压泵计算机变频控制系统两部分组成。其中电动试压泵脱离计算机变频控制系统后仍可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表，试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

试压泵

本试压泵计算机变频控制系统中试压泵压力集成阀组阀门管汇采用低压大流量电磁阀及进口美国HIP截止阀，由于气控阀的控制系统复杂反应速度比较慢，有时会因为供气原因导致气控阀无法启动，而低压大流量电磁阀的控制只靠电信号给电即开断电即毕反应速度快，比某些同行业试压泵厂家采用所谓的高压气控阀更加能提高整个系统的反应速度，另外本系统采用进口美国HIP单向阀，更能保证整体系统的测试精度、保压精度、并可以将自然压降减至更低，从而实现了整个系统的相对“零泄漏”，我公司早在十几年前就应用变频无极调速系统来控制电动试压泵的升压速率，从而最大限度的实现了停泵不超压，压力不过冲，这一点大大优于同行业其它厂家的控制功能。本试压泵系统还配有远程遥控紧急开泵、停泵功能，这一点大大的方便了操作人员实际试压工作中的劳动强度，例如在被测工件拧好接口准备开始试压时，可以按遥控器远程开泵，操作人员检查所有接口有无拧紧或者漏水漏压，如遇这种情况可遥控停泵进行操作。

本试压控制系统采用管道试压泵安全阀超压自动起跳和试压泵压力集成阀组里低压大流量电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源，然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵，遥控有效距离100米内。

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

4、设计耐压:4MPa；

5、测试温度：根据实际使用环境及介质温度；

6、压力测量精度：精准度为满量程FS0.1%；

7、本系统采用5MPa精度为FS0.1%的压力传感器；

8、本系统的整体控制精度为FS0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：其中参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动打压泵产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

以下为客户技术要求：(客户提出简单技术要求，结合参考技术方案整理)

（1）测试压力范围 0.1-1Mpa，流量 30L/min；
（2）控制精度< 1% FS；
（3）压力传感器精度< 0.5% FS；

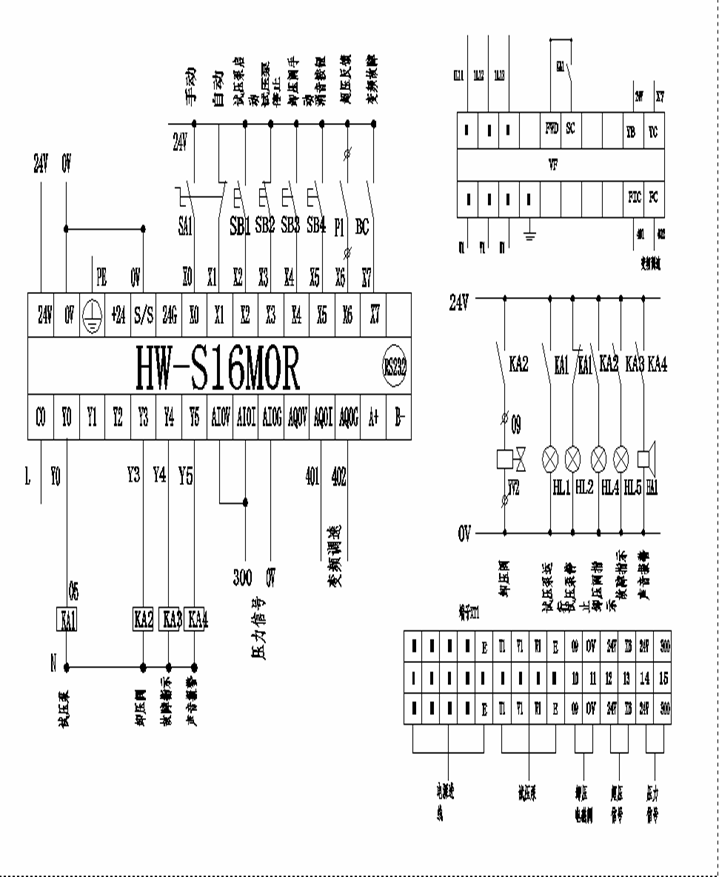

（4）采用 PLC 逻辑控制器控制。

根据客户以上技术要求及技术方案，结合我公司做过的类似项目，现做出技术方案如下：（此方案中所有图片均为我公司曾经做过的项目实物照片，图片仅供参考具体请以到货实物为准）

二、设备配置部分技术参数及详细功能描述：

1、设备概述：本设备根据需方技术要求非标制作：

2、计算机试压泵控制系统详细配置：

名称	明细项	数量	单位	备注
高压集成式电动试压泵控制系统	工业平板计算机	1	台	集成式机箱面板内嵌平板电脑，配笔记本
	控制系统打印机	1	台	惠普彩打系列
	试压泵计算机控制系统	1	套	打压泵控制器核心，思凯达

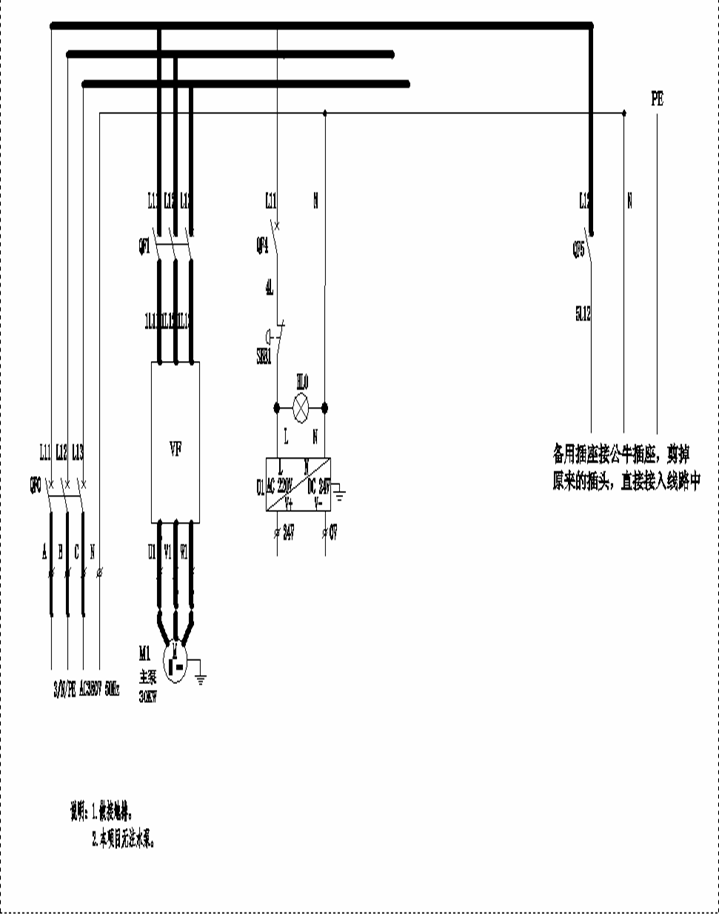

	松下变频器及变频电控系统	1	套	3.7KW控制3KW变频电机，思凯达
	3D-SY1800/4MPa电动试压泵	1	套	含变频电机及5兆帕1.6级不锈钢耐震150圆
	试压泵压力集成阀组	1	套	详细配置见附表，思凯达
	试压泵控制系统集成机箱	1	套	碳钢喷塑，思凯达
	不锈钢水箱含高压过滤器	1	套	容积根据机箱实际设计
软件	计算机数据采集控制软件	1	套	思凯达专用计算机试压软件

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

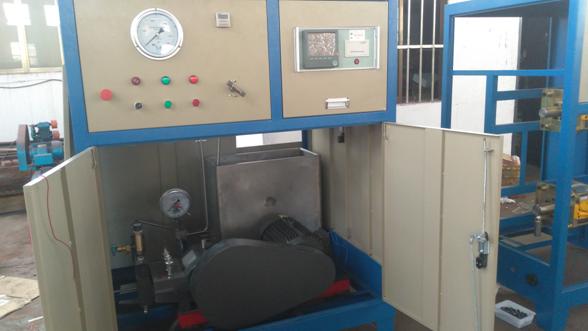

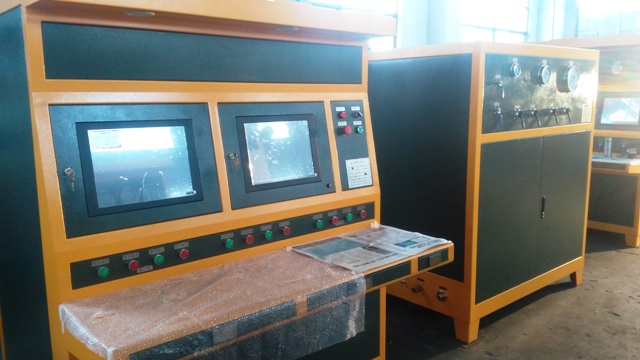

高压集成式电动试压泵控制系统，笔记本及打印机均为放在机箱内，机箱面板直接内嵌式工业平板计算机。图片仅供参考具体请以实物为准。

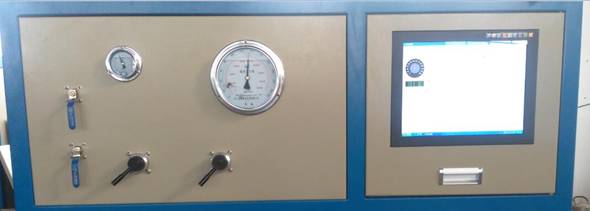

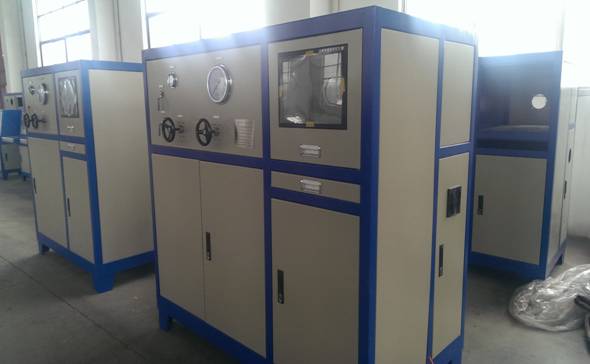

集成机箱操作面板，图片仅供参考具体请以实物为准。

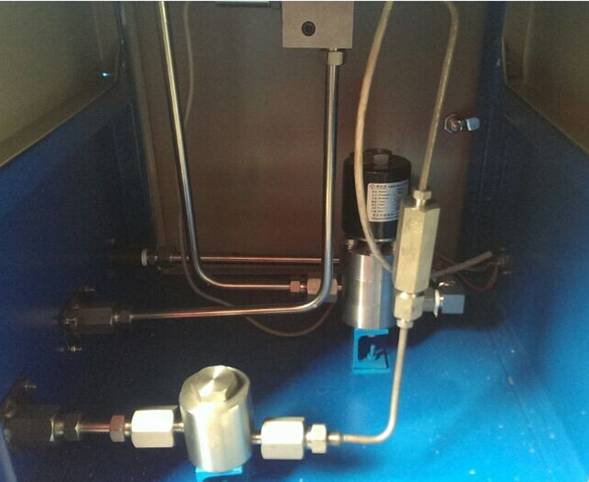

试压泵压力集成阀组现场集成图，图片仅供参考具体请以实物为准。

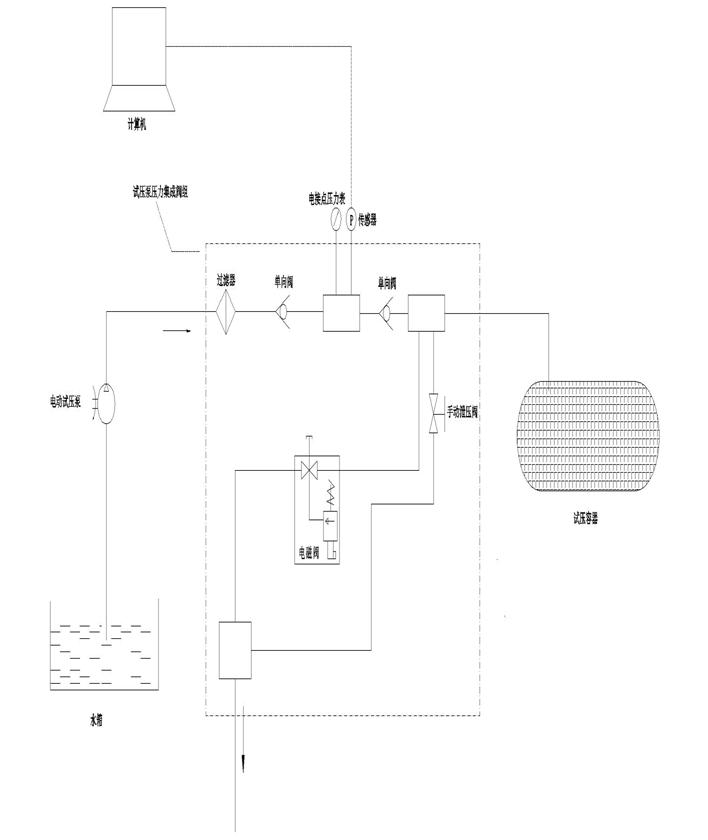

附表：试压泵压力集成阀组详细配置：

品名	试压泵厂家	试压泵型号	数量	单位	备注
常闭电磁阀	美国HIP	PSI	1	套	DN8
电磁阀过滤器	美国HIP	40000PSI	1	套	DN8
单向阀	美国HIP	40000PSI	1	套	60-41HF8
HIP手动针阀	美国HIP	40000PSI	1	套	60-11HF8
集成箱高压管汇	思凯达	40000PSI	1	套	镜面不锈钢硬管
耐震电接点压力表	济南长城	5MPa	1	块	1.6级不锈钢耐震150圆M20X1.5
压力传感器	菲尔斯特	5MPa	1	支	精度FS0.1%，传感线10米，M20X1.5
