试压泵胶管爆破试验控制系统技术方案

来源：本站 添加时间：点击量：

试压泵胶管爆破试验控制系统技术方案

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

4、设计耐压: 160MPa；

5、测试温度：根据实际使用环境及介质温度；

6、压力测量精度：精准度为满量程FS0.25%；

7、本系统采用160MPa精度为FS0.25%的压力传感器；

8、本系统的整体控制精度为FS0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：其中参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

以下为客户技术要求：(客户提出简单技术要求，结合参考技术方案整理)

电脑控制 打印报告 快速升压 准确稳压  长时间保压 管径膨胀测定 爆破压力等各项参数测定

根据客户以上技术要求及与客户技术沟通交流后，结合我公司做过的类似项目，现做出技术方案如下：（此方案中所有图片均为我公司曾经做过的项目实物照片，图片仅供参考具体请以到货实物为准）

二、设备配置部分技术参数及详细功能描述：

1、设备概述：本设备根据需方技术要求非标制作：

设备主体由3D-SY50/160MPa型高压电动试压泵与试压泵压力集成阀组及单屏计算机操作台（含试压泵控制系统核心）三部分组成。其中高压电动试压泵与试压泵压力集成阀组脱离试压泵控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。试压泵压力集成阀组通过不锈钢镜面管汇与被测高压胶管相连接，试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

本试压泵控制系统中试压泵压力集成阀组阀门管汇，均采用进口美国HIP高压气控阀及高压单向阀以及高压截止阀，比某些同行业厂家自己生产的远控卸荷阀更加能提高整个系统的使用寿命，更能保证整体系统的测试精度、保压精度、并可以将自然压降减至更低，从而实现了整个系统的相对“零泄漏”，我公司早在十几年前就应用变频无极调速系统来控制电动试压泵的升压速率，从而最大限度的实现了停泵不超压，压力不过冲，这一点大大优于同行业其它厂家靠几套机械阀组动作来回配合繁琐的控制功能。本试压系统还配有远程遥控紧急开泵、停泵功能，这一点大大的方便了操作人员实际试压工作中的劳动强度，例如在胶管接头拧好接口准备开始试压时，可以按遥控器远程开泵，操作人员检查所有接口有无拧紧或者漏水漏压，如遇这种情况可遥控停泵进行操作。

本试压控制系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组里进口高压气控阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源，然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵，遥控有效距离100米内。

由于客户暂时不考虑试压监控高清摄像这一环节，以后可以根据实际需求增加。

本系统日后可升级采用高清视频监控系统由四路高清摄像组成，采用目前国内先进的网络硬盘录像机与高清摄像系统组成，四路高清远红外摄像无缝隙实时覆盖，还可连入局域网或国际互联网，可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控（甚至在手机上都可完成），通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。

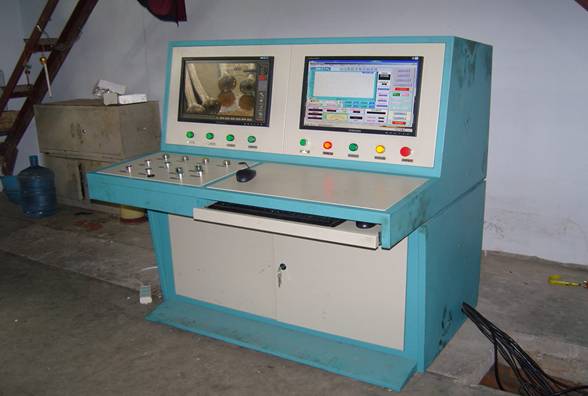

河北景县景渤石油机械胶管爆破试验台，双屏计算机操作台。

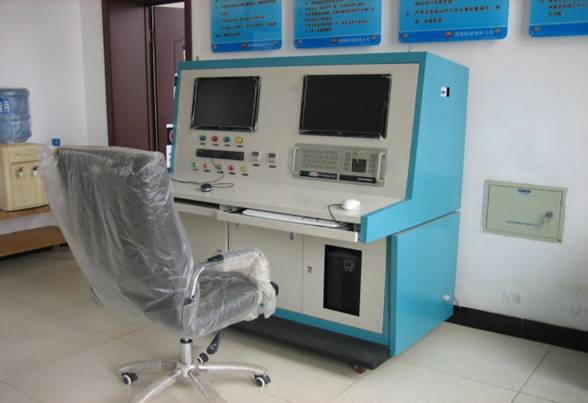

双屏计算机操作台及现场监控，图片仅供参考具体请以到货实物为准。

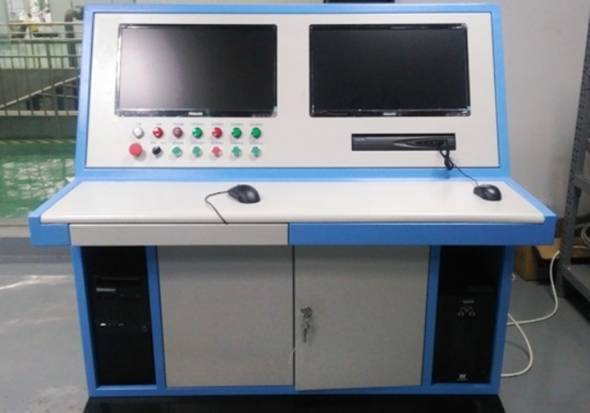

双屏计算机操作台，图片仅供参考具体请以到货实物为准。

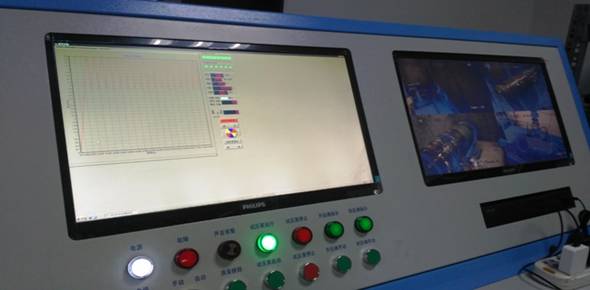

试压系统疲劳测试工作时软件与监控画面图片，仅供参考具体请以到货实物为准。

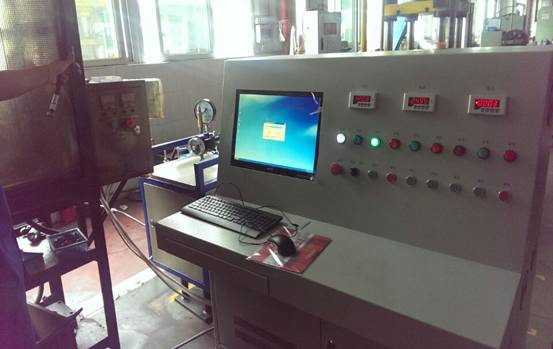

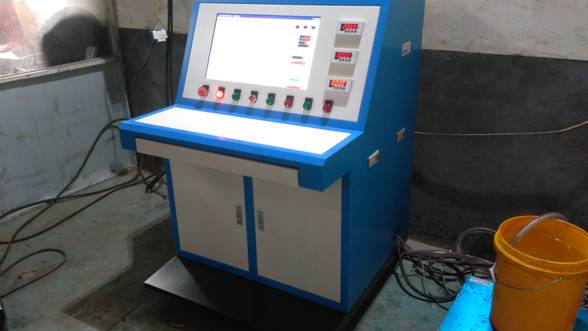

商用机老式单屏计算机操作台图片，仅供参考具体请以到货实物为准。

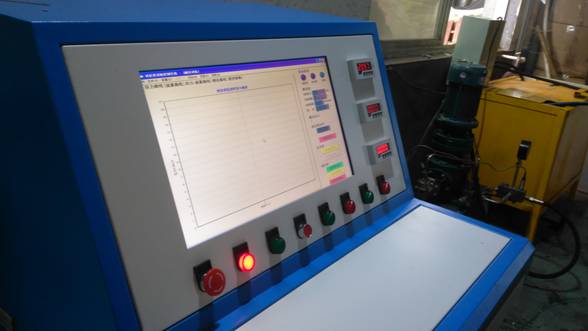

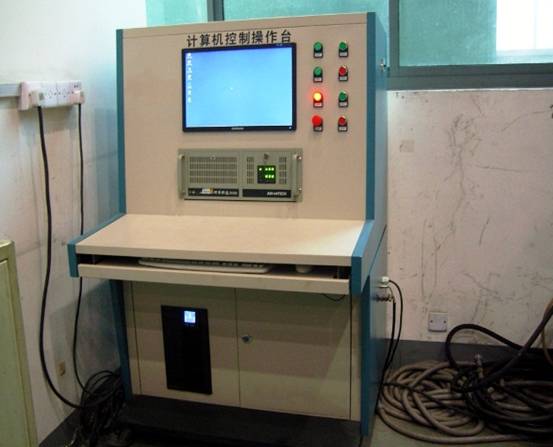

工控机式单屏计算机操作台图片，仅供参考具体请以到货实物为准。

内嵌式单屏计算机操作台，图片仅供参考具体请以到货实物为准。

内嵌式单屏计算机操作台，图片仅供参考具体请以到货实物为准。

二、总体技术方案：

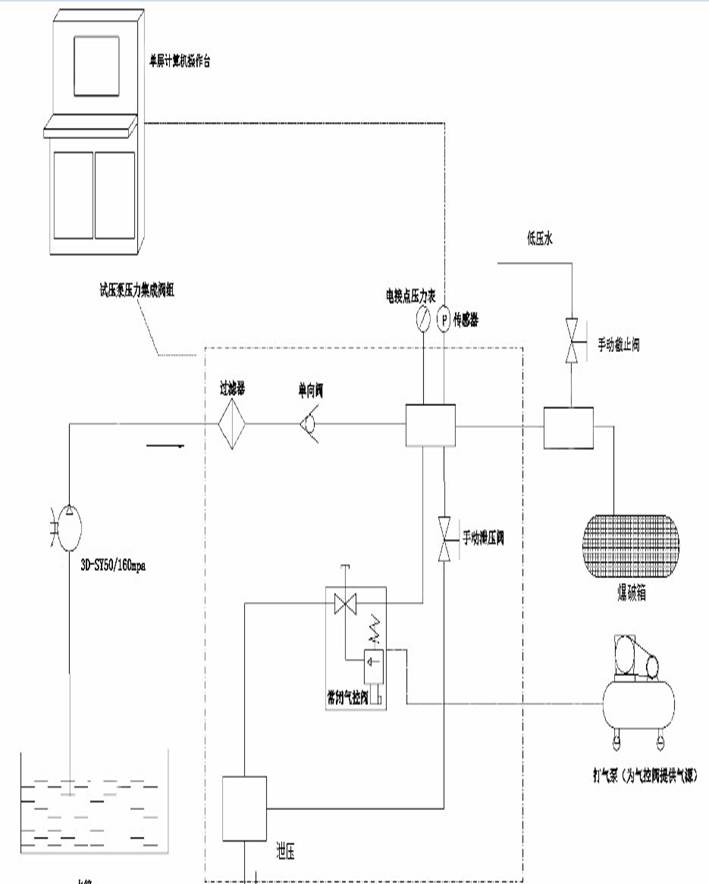

1、系统液压简易原理图：仅供参考，具体请以最后协议为准：

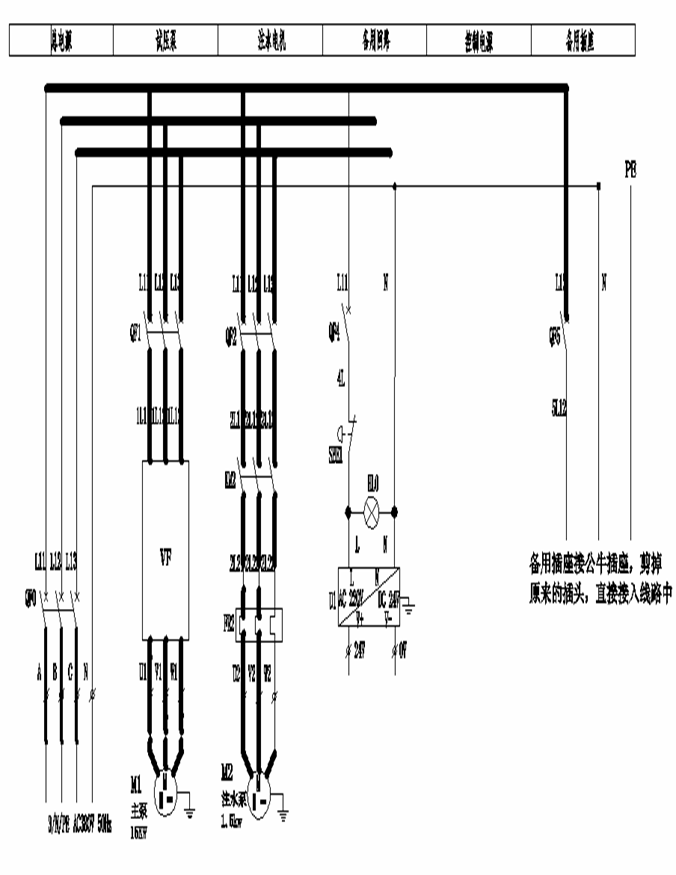

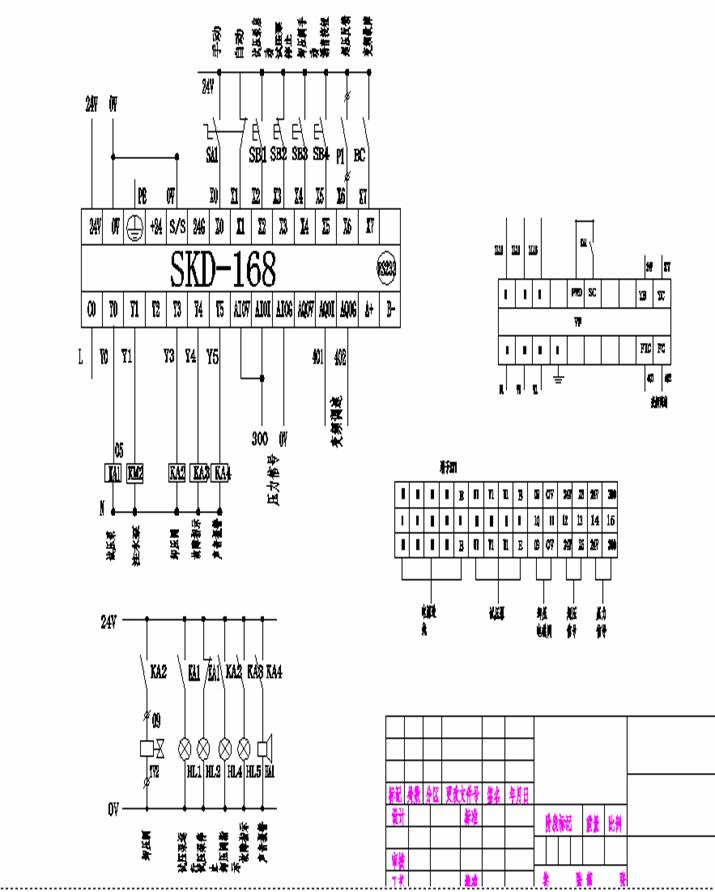

2、系统电路图：仅供参考，具体请以最后协议为准：

2、计算机试压泵控制系统详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

附表：试压泵压力集成阀组详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

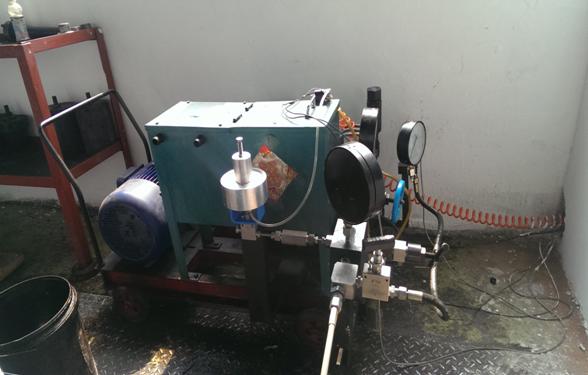

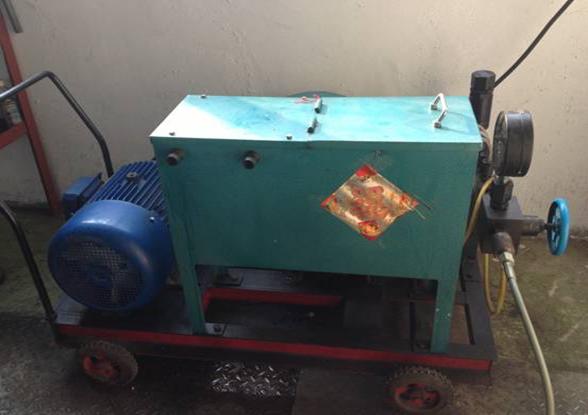

3D-SY160型超高压电动试压泵图片仅供参考，具体请以到货实物为准。

3D-SY160型超高压电动试压泵（远控阀组集成在泵上）,图片仅供参考，具体请以到货实物为准。

3、3D-SY160MPa电动试压泵详细技术参数：

型号

额定压力（Mpa）

流量（L/h）

功率（KW）

电压（V）
